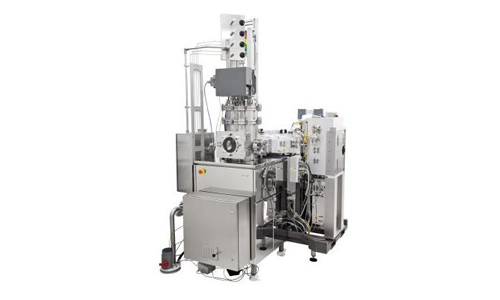

原子層沉積（Atomic Layer Deposition，ALD）系統是一種薄膜沉積技術，能夠以原子層為單位精確控制材料的生長，具有極高的沉積均勻性和成膜精度。ALD系統通常用于制備材料的功能性薄膜、納米結構和復合材料，廣泛應用于微電子、光電子、納米技術等領域。以下是ALD系統的原理、功能和典型應用：
原理
ALD系統的工作原理基于對前體分子的交替進料和反應，沉積出一層原子厚度的材料。ALD過程包括以下關鍵步驟：
- 表面清潔: 首先通過表面清潔步驟確保基底表面干凈，并暴露出所需的官能團。
- 前體分子吸附: 進料中提供一種前體分子A，使其在表面逐層吸附形成單層。
- 表面反應: 引入第二種前體分子B，它與已吸附在表面的A發生反應，生成一層薄膜。
- 副產物去除: 將未反應的前體分子和副產物通過惰性氣體沖洗出反應室。
功能
- 原子級沉積控制：ALD系統能夠?qū)崿F(xiàn)原子層級別的沉積，提供極高的薄膜厚度控制和均勻性。
- 多種材料沉積：適用于多種金屬、氧化物、氮化物、硫化物等材料的沉積，實現多種復合材料和異質結構的精確構筑。
- 高溫沉積：具備高溫沉積特性，可實現對高熔點材料的沉積。
- 均勻性和致密性：所制備的薄膜通常具有極高的均勻性和致密性，適用于微納米器件的制備。
應用
- 微電子器件: ALD廣泛應用于集成電路、存儲器、傳感器和顯示器等微電子器件中，用來制備絕緣層、金屬層、電介質層等功能材料。
- 光學涂層: 用于制備光學薄膜、抗反射涂層和光學多層膜等，可用于太陽能電池、顯示器和激光器件。
- 納米技術: 在納米顆粒、納米線、納米片等納米結構材料的制備中有重要應用。
- 功能性薄膜: 用于制備防腐層、防刮擦層、抗菌涂層、氣體屏障膜等功能性薄膜。
綜上所述，ALD系統因其原子層級別的精確控制和多功能性沉積特性，在微納米制造、半導體工業等領域具有廣泛的應用前景。
