引言

在光伏電站系統中,逆變器對系統的發電效率起著決定性的影響。當組件等配件完全一致時,選擇不同的逆變器將直接影響整個系統的總發電量。在現有逆變器類型中，微型逆變器以其安全、高效、智能等優勢成為更適合家用光伏系統的逆變器類型。目前，在歐美等發達國家，越來越多的屋頂光伏電站都采用微型逆變器取代傳統的組串型逆變器。在國內，雖然戶用光伏市場不如國外，但隨著微電網系統的興起，也在逐漸起步。

圖1 某款微型光伏逆變器

實測應用案例

某款的逆變器參數如下：MPPT電壓范圍16-60V，最大輸出功率2kVA需要用光伏模擬源模擬太陽能電池板對光伏逆變器進行MPPT的最大效率點追蹤測試。

針對單路PV輸入的測試，可以選購我司IT-M3900C SAS光伏模擬源搭配SAS1000L的光伏軟件，如果有多路PV的測試需求，可以搭配SAS1000M多通道的光伏測試軟件.

針對這款微型逆變器搭建一個實測環境，前端用我司IT-M3904C-80-80光伏模擬源作為微型逆變器的PV輸入，后端IT7905-350-30U電網模擬器用于模擬真實的模擬電網進行拉載，孤島保護等方面的測試。

圖2 測試原理圖

IT-M3900C SAS光伏模擬源選配SAS1000太陽能電池矩陣仿真軟件，可以精確地仿真太陽電池矩陣的I-V曲線，內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS 模型，用戶簡單設定參數后，即可模擬I-V曲線輸出并生成報表，用于測試光伏逆變器的靜態和動態最大功率追蹤效能。用戶還可以編輯任何屏蔽最多可達4096個點的I-V曲線實現動態云遮效果，或存儲100條不同光照、溫度下的I-V曲線于內存，并設定每條曲線執行時間及執行順序，以此來測試光伏逆變器在不同氣候條件下的長時間最大功率追蹤效能。

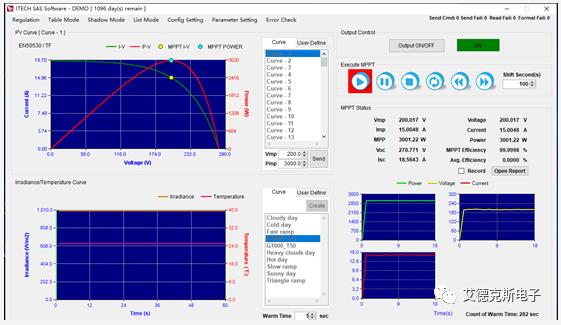

圖3 光伏模擬軟件SAS1000界面圖

IT-M3900C SAS光伏模擬源采用寬范圍的輸出設計，相較于傳統固定范圍輸出直流電源，為用戶提供了更多的電壓和電流組合，讓使用更加靈活。單臺電源就可以涵蓋用戶廣闊范圍的應用需求，大幅降低電源系統搭建的復雜度及占用空間。
