導讀：開關電源的質量直接影響到產品的技術性能以及其安全性和可靠性。電源測試項目多，計算量大，統計繁瑣等問題一直困擾著工程師們，為了解決這些問題，今天就帶您走進開關電源測試的新世界。

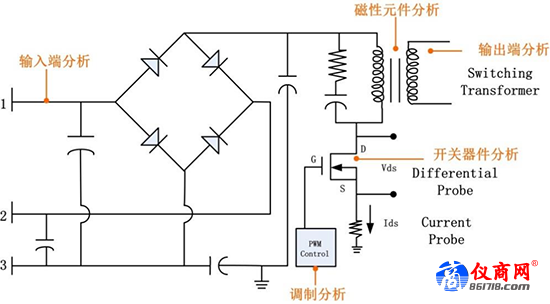

示波器電源測試分析主要實現使用示波器來對電源(開關電源)進行相關測試，提高電源開發人員的工作效率，方便對電源模塊進行測試。主要涉及開關電源(AC/DC)有關測試。在大多數現代系統中，流行的 DC 電源結構是開關電源(SMPS)，這種電源因能夠高效處理負載變化而聞名。典型 SMPS 的電源信號路徑包括無源元件、有源元件和磁性元件。SMPS 最大限度地減少了有損耗的元件的使用量，如電阻器和線性模式晶體管，重點采用(在理想條件下)沒有損耗的元件，如開關式晶體管、電容器和磁性元件。其主要構成如圖 1所示。

圖1 開關電源原理圖

開關電源的測試參數主要包括輸入端分析、輸出端分析、磁性元件分析、開關器件分析、調制分析、環路分析等，如下表為進入電源分析測試界面后，對于各個測試功能的測試項目。首先我們先以最常見的開關損耗測試為例進行講解。

一、開關損耗測試

1.  測試原理

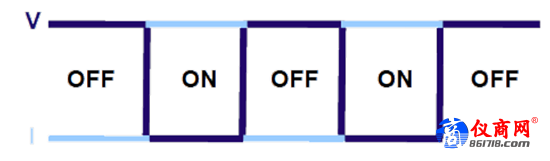

開關電源的開關器件總是工作在打開或關閉狀態，可以提供更高的效率。理想情況下，開關器件打開和關閉是沒有損耗的。如圖2所示。

ON = 完全導通(理想情況下 V = 0, 意味著開關損耗 P = V x I = 0)

OFF = 完全關閉(理想情況下 I = 0,意味著開關損耗 P = V x I = 0)

圖2 理想開關器件

但現實情況中，是在存功率損耗的。主要包括開關損耗，傳導損耗。如下圖 3 所示。

圖3 實際損耗

針對功率損耗主要計算主要包括三部分之和：

導通過程損耗+關閉過程損耗+導通損耗

2. 測試步驟

?     開關元件分析的接線示意圖如下圖4所示。其中通道 1 使用高壓差分電壓探頭接開關的兩端，通道 2 使用電流探頭接開關的一端

圖4 開關元件接線示意圖
