工程師在使用示波器測量開關電源輸出信號時，經常會發現兩個測量通道信號之間互相干擾（串擾）。其實改變一下測量方式，就可以解決這個困惑，具體該如何操作呢？

一、概述

工程師在使用示波器測量開關電源輸出信號時，經常會發現兩個測量通道之間互相干擾（串擾）。該情況通常與通道隔離度、測試方法等因素有關，通過一個小實驗就可以對比分析。

測試原理：通道1測量小信號（100mv/div），通道2測量大信號（5V/div），觀察信號互相影響的情況。

首先使用標準信號源來驗證通道隔離度的影響因素；

然后使用不同的測量方法來驗證串擾的影響因素。

二、通道隔離度測試

如圖1示波器兩通道輸入的信號直接從信號發生器輸出，可以發現通道2信號對通道1無任何影響，通道隔離度好。當然通道隔離度的指標有著更嚴謹測試方法，這里就不做細致分析。

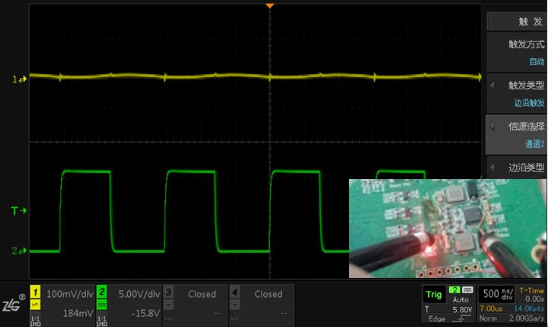

圖1 CH1、CH2測量信號發生器輸出，接地良好

三、測量方式帶來的影響

測量方式主要和探頭的使用有關，特別和探頭地線的接法有關。測量過程如下，同時記錄該測試模式的串擾情況：

1、通道1探頭地使用鱷魚夾接地，通道2關閉（證明通道1信號原狀，見圖2）

2、通道1和2探頭地使用鱷魚夾接同個地（串擾非常嚴重，見圖3）；

3、通道1和2探頭地使用鱷魚夾分別接地（串擾嚴重，見圖4）；

4、通道1地使用彈簧地接地，通道2地使用鱷魚夾接地（串擾很小，圖5）；

5、通道1和2探頭地使用彈簧地分別接地（串擾最小，見圖6）。

注：通道1信號幅度雖然非常小，但通過FFT分析還是可以定位出600K頻點的干擾。

圖2 CH1使用夾子測量電源輸出，CH2懸空

圖3 CH1使用夾子測量電源輸出，CH2使用夾子測量電感，單點接地

圖4 CH1使用夾子測量電源輸出，CH2使用夾子測量電感，各自接地

圖5 CH1使用接地彈簧測量電源輸出，CH2使用夾子測量電感，各自接地

圖6 CH1使用接地彈簧測量電源輸出，CH2使用接地彈簧測量電感，各自接地

四、小結

1、測量探頭及地線連接良好時，示波器的通道間干擾很小；

2、干擾來自測試探頭處接地寄生參數的影響，如引線電感；

3、同時測量兩個信號時，為了避免接地回路的互相干擾，要分開接地；

4、測量敏感信號時要使用接地彈簧，必要時使用接口端子。

綜上所示，通過以上測試對比，發現通道1的干擾直接來源就是通道1探頭地線引入的。因此，在同時測量多個信號時，為了避免接地回爐的互相干擾，強烈推薦分開接地。
