這種降低噪聲、增加動態范圍的方法雖然簡單，但常常被忽視。電源信號內容與示波器的標稱帶寬相比往往低得多(kHz 至幾十 MHz 級)。多余的帶寬不會傳輸任何信號信息，只會給測量帶來額外的噪聲。

大多數示波器使用專用的硬件濾波器來解決這個問題――通常是 20 至 25 MHz 低通濾波器。硬件濾波器與軟件濾波器相比的一個優勢是，它不會影響示波器的更新速率。

另一種解決辦法是使用探頭限制帶寬。測量鏈的帶寬受其“最弱一環”的限制。500MHz 示波器配備 10 MHz 探頭，其帶寬將會是 10 MHz。是德科技提供了多種無源、有源的電流和差分探頭，總有一款探頭的帶寬會適合您的特定測量。

5、使用差分探頭進行安全且精確的浮置測量

示波器探頭上的接地引線通過 BNC 連接器的外殼連接到機箱。出于安全考慮，示波器的機箱通過電源線的接地插頭連接到接地基準面。示波器與電源的接地方式不同，兩者

之間可能產生沖突。許多需要測量的信號都是以電勢而不是以接地作為基準( 浮置)。電源設計人員采用各種方法來克服這一測量限制。

最常用的方法是，通過切斷電源線的防護接地插頭，或在電源線路中使用隔離變壓器，使示波器“浮置”( 隔離)。這種方法非常危險，因?yàn)樗锌赡茉谑静ㄆ鳈C(jī)箱上形成高電壓。此外，使用浮置示波器執行測量，可能導致測量結果不精確。

測量浮置電源信號的另一種方法是，使用兩個單端電壓探頭執行測量，再用通道 A 的測量結果減去通道 B 的測量結果，即得到浮置電源信號。使用兩個輸入通道和探頭來測量感興趣的信號節點。然后使用示波器上的波形運算功能，將兩個通道上的電信號相減，得到差分信號的軌跡。

這種方法相對安全一些，因?yàn)槭静ㄆ魇冀K保持接地。然而當共模信號相對較小時，此時使用的兩個探頭輸入通道之間的增益會發生失配，因此共模抑制比較低，大約不到 20dB(10:1)，從而使測量受到一定的限制。

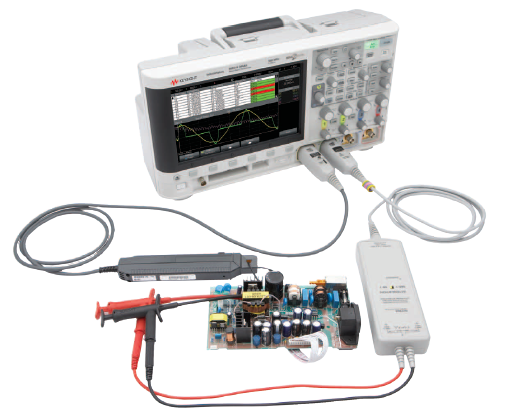

進行安全、精確的浮置測量，最好使用差分探頭或差分放大器。差分探頭提供較高的共模抑制比，通常達到 80 dB 或 10，000:1 甚至更高，因此您可以適合的精度和高靈敏度測量大共模信號掩蓋下的小差分信號。使用動態范圍和帶寬足夠滿足應用需求的差分探頭，可實現安全和精確的浮置測量。

6、不要選擇耦合輻射功率的探測附件

請務必謹慎選擇探測附件。通用無源探頭在標準配置中通常提供 15 厘米長接地引線和掛鉤探針，這兩種附件可能會探測到電源或其他器件所產生的噪聲。此外，長接地連接往往會產生電感負載，給被測信號增加振鈴。

反之，較小的探針、較短的接地連接――例如使用電路板上的 BNC 適配器或卡口式接地引線――可以顯著減少探測到的噪聲。其原理是通過盡量減少連接匝數，以及降低電感負載，來減少噪聲。

7、選擇避開示波器最靈敏設置的探頭

如果您測量電源的紋波和噪聲幅度，可能要用到示波器最靈敏或接近最靈敏的 V/ 格設置。這正好處于放大器性能范圍的邊緣。雖然測試儀器可能會在技術指標范圍內工作，但是實際的測量效果也許還比不上它的“基本”性能。

在這種情況下，您應考慮使用 1:1 探頭，而不是使用儀器標配的 10:1 無源探頭。若使用 10:1 探頭，不僅示波器的基線本底噪聲會增加 10 倍，而且示波器的最小 V/ 格設置也會比使用 1:1 探頭時大 10 倍。這會導致信噪比降低，從而使測量的動態范圍縮小。使用衰減比較小的探頭，只要測量的信號不超過示波器的最大輸入電壓，就可以獲得出色的信號完整性。
