福祿克9500B示波器校準器帶寬校準范圍大，功能齊全，深受廣大計量用戶的信賴，是示波器校準產品的理想之選。其特設的有源信號頭，不僅可以產生精密的直流電壓、交流方波等信號，波形輸出還可直接精準無損地輸入到示波器的輸入端，用以校準示波器校準規范要求的常規必校和選校項目。

9500B有三款主機型號，9500B/600、9500B/1100、9500B/3200，并且有9510、9530、9560、9550四種型號的有源信號頭，覆蓋不同的功能范圍。用戶常因不清楚其間差異，導致選型困難。為此，本文介紹了不同型號的性能差異和功能范圍， 幫助您選擇合適的產品配置。

1、主機和有源信號頭覆蓋帶寬范圍的選擇

9500B三款主機，9500B/600、9500B/1100、9500B/3200與有源信號頭配合，首先是在可輸出的穩幅正弦波帶寬，或者說能夠覆蓋的示波器帶寬上存在差異，分別覆蓋600MHz、1.1GHz和3.2GHz/6.4GHz。

9500B三種有源信號頭輸出的穩幅正弦波，9510最高為1.1GHz，9530則為3.2GHz，但要注意，與三款主機連接時均受主機帶寬范圍的限制。

因此，9500B/3200主機對于大部分用戶都是一個比較好的配置，組合9530覆蓋大部分常見示波器校準負荷，如果后期校準的帶寬需要更高，只需添加9560就可以獲得一倍帶寬范圍的提升。

2、有源信號頭輸出功能的差異

9550是單一的25ps快沿信號頭，僅用于示波器上升時間測試。

9510、9530、9560都是全功能有源信號頭，可以輸出多種類型的信號，用于校準示波器的多種校準參數，如穩幅正弦波信號、直流電壓信號、方波信號、快沿信號、時標信號等。

3、有源信號頭快沿指標選擇

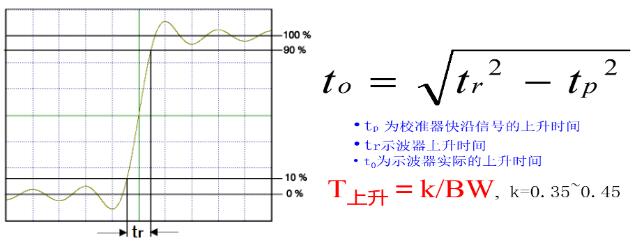

在有源信號頭快沿的選擇上，一方面要考慮示波器的帶寬校準范圍和有源信號頭穩幅正弦波的覆蓋能力匹配，另一方面建議留有一定余量，確保標準器的標稱快沿可以3倍以上示波器的快沿性能指標。因為在實際校準工作中，不僅要考察快沿的準確度覆蓋，有時還要考察標稱快沿和示波器快沿的比率。

基于50Ω輸出阻抗的低壓快沿：

· 9510的標稱快沿為500ps（顯示值準確度為±35ps）

· 9530除有500ps快沿外，還有標稱150ps快沿（顯示值準確度為±12ps）

· 9560的標稱快沿為70ps（顯示值準確度為±8ps）

· 9550的標稱快沿為25ps（顯示值準確度為±1.5ps）

基于1MΩ輸出阻抗的高壓快沿：

· 9510和9530：高達200V的標稱150~200ps快沿

4、有源信號頭輸出阻抗的選擇

在輸出阻抗方面，9510和9530有源信號頭在低頻信號輸出（直流電壓和交流和方波）和高頻信號（穩幅正弦波、快沿、時標等）輸出時，均可以選擇50Ω和1MΩ兩種阻抗輸出，與示波器的輸入阻抗設置相匹配。

9560有源信號頭在低頻信號時可以選擇兩種阻抗，但在高頻信號上，卻只有50Ω一種阻抗形式。因此如果要將9560高帶寬有源信號頭應用在100~200MHz示波器校準時，檢定帶寬等需要高頻信號的參數時，必須額外配接一個50Ω的阻抗適配器。

5、多通道示波器校準的選擇

9500B示波器校準器由于具有5個輸出通道，配置5個或3個有源信號頭時，可以直接與4+1通道（4個信號通道+1個外觸發/輔助通道）或2+1的示波器通道一一相連，校準時更換連接的次數最少，大幅提升效率。

雙通道同時輸出正弦波：配置兩個同型號的有源信號頭9510、9530或9560。
