傾角傳感器又稱作傾斜儀、測斜儀、水平儀、傾角計，經常用于系統的水平角度變化測量，是一種非常精確的測量小角度的檢測工具，用它可測量被測平面相對于水平位置的傾斜度、兩部件相互平行度和垂直度；已成為橋梁架設、鐵路鋪設、土木工程、石油鉆井、航空航海、工業自動化、智能平臺、機械加工等領域不可缺少的重要測量工具。

基礎原理 牛頓第二定律

根據牛頓第二定律基本的物理原理，在一個系統內部，速度是無法測量的，但卻可以測量其加速度。如果初速度已知，就可以通過積分計算出線速度，進而可以計算出直線位移。所以它其實是運用慣性原理的一種加速度傳感器。

當傾角傳感器靜止時也就是側面和垂直方向沒有加速度作用，那么作用在它上面的只有重力加速度；重力垂直軸與加速度傳感器靈敏軸之間的夾角就是傾斜角。

隨著自動化和電子測量技術的發展，傾角傳感器的種類也逐漸增多，從工作原理上可分為“固體擺”式、“液體擺”式、“氣體擺”三種傾角傳感器，接下來小明就來分別介紹一下他們的工作原理。

1、固體擺

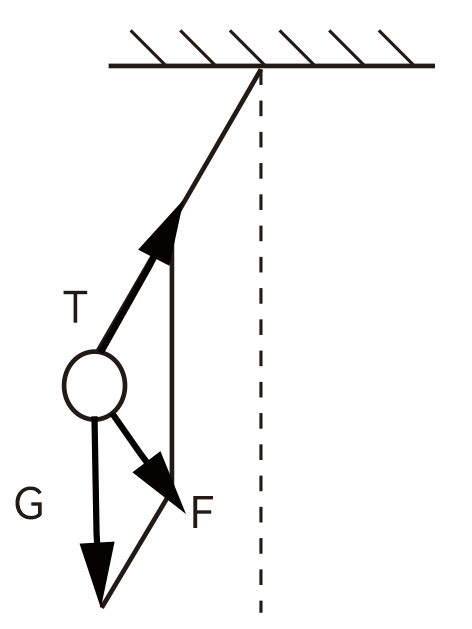

這是一種在設計中廣泛采用力平衡式伺服系統，如圖所示，其由擺錘、擺線、支架組成， 擺錘受重力G和擺拉力T的作用，其合外力F =G sinθ=mg sinθ。其中，θ為擺線與垂直方向的夾角。在小角度范圍內測量時，可以認為F與θ成線性關系，應變式傾角傳感器就基于此原理。

2、液體擺

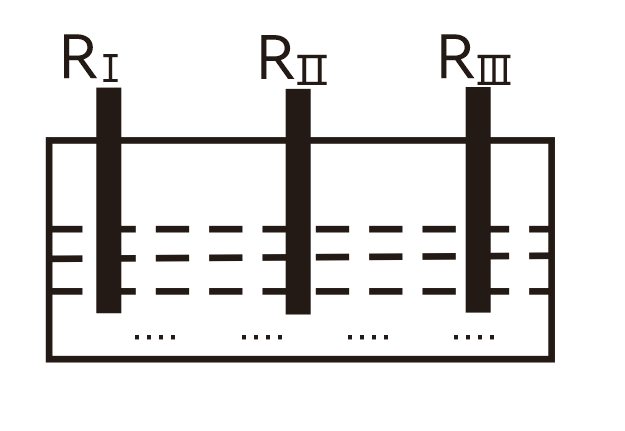

它的結構原理是在玻璃殼體內裝有導電液，并有三根鉑電極和外部相連接，三根電極相互平行且間距相等，如圖所示。當殼體水平時，電極插入導電液的深度相同。如果在兩根電極之間加上幅值相等的交流電壓時，電極之間會形成離子電流，兩根電極之間的液體相當于兩個電阻RI和RIII。若液體擺水平時，則RI＝RIII。

當玻璃殼體傾斜時，電極間的導電液不相等，三根電極浸入液體的深度也發生變化，但中間電極浸入深度基本保持不變。左邊電極浸入深度小，則導電液減少，導電的離子數減少，電阻RI增大，相對極則導電液增加，導電的離子數增加，而使電阻RIII 減少，即RI＞RIII。反之，若傾斜方向相反，則RI＜RIII。

3、氣體擺

“氣體擺”式慣性元件由密閉腔體、氣體和熱線組成，當腔體所在平面相對水平面傾斜或腔體受到加速度的作用時，熱線的阻值發生變化，并且熱線阻值的變化是角度q或加速度的函數，因而也具有擺的效應。其中熱線阻值的變化是氣體與熱線之間的能量交換引起的。

“氣體擺”式慣性器件的敏感機理基于密閉腔體中的能量傳遞，在密閉腔體中有氣體和熱線，熱線是唯一的熱源。當裝置通電時，對氣體加熱。在熱線能量交換中對流是主要形式。

氣體擺式檢測器件的核心敏感元件為熱線。電流流過熱線，熱線產生熱量，使熱線保持一定的溫度。熱線的溫度高于它周圍氣體的溫度，動能增加，所以氣體向上流動。在平衡狀態時，如左上圖所示，熱線處于同一水平面上，上升氣流穿過它們的速度相同，即V1=V1，這時，氣流對熱線的影響相同，流過熱線的電流也相同，電橋平衡。當密閉腔體傾斜時，熱線相對水平面的高度發生了變化。
