在本文介紹的所有儀器總線中，PCI和PCI Express的帶寬和延遲性能最為出色。PCI帶寬為132 MB/s，由總線上的所有設備共享。PCI延遲性能非常出色，以700 ns為基準，而以太網延遲為1 ms。PCI總線基于寄存器進行通信。與本文提到的其他總線不同，PCI不能連接外部儀器。它是一種用于PC插入卡和模塊化儀器系統(如PXI)的內部PC總線，因此無法直接測量通信距離。盡管如此，當連接到PXI系統時，使用NI光纖MXI接口，PCI總線可以延長至200 m。因為PCI連接位于計算機內部，我們可以認為，連接器的可靠性受其所在PC的穩定性和耐用性限制。

PXI模塊化儀器系統基于PCI信號構建，通過高性能背板連接器和多個螺栓端子增強了連接性，保持連接到位。在插入PCI或PXI模塊后啟動，Windows就會自動檢測并安裝模塊的驅動程序。通常，PCI儀器的成本較低，因為它們依賴于托管它們的PC的電源、處理器、顯示器和存儲器運行，而不是將以上硬件并入儀器本身中。

04 PCI Express

PCI Express和PCI類似，是PCI標準的最新版本。因此，前文對PCI的大部分評價也適用于PCI Express。

PCI和PCI Express性能的主要區別在于PCI Express具有更高的帶寬，并為每個設備提供專用帶寬。在本指南涵蓋的所有總線中，只有PCI Express為總線上的每個外設提供專用帶寬。而對于GPIB、USB和LAN，帶寬均由所連接的外設共享。數據通過點對點連接傳輸，這些連接稱為通道，第1代鏈路每個方向的傳輸速率為250 MB/s。每個PCI Express鏈路可以由多個通道組成，因此PCI Express總線的帶寬取決于其在插槽和設備中的實現方式。x1鏈路(單個通道)、x4鏈路和x16鏈路分別提供250 MB/s、1 GB/s和4 GB/s的專用帶寬。

PCI Express實現了軟件向后兼容性，意味著遷移到PCI Express標準的用戶可以保留其采用PCI時進行的軟件投資。PCI Express也可通過外部電纜進行擴展。高速的內部PC總線專為快速通信而設計。因此，PCI Express是需要高帶寬的高性能數據密集型系統的不二之選，也是集成和同步多種類型儀器的理想選擇。

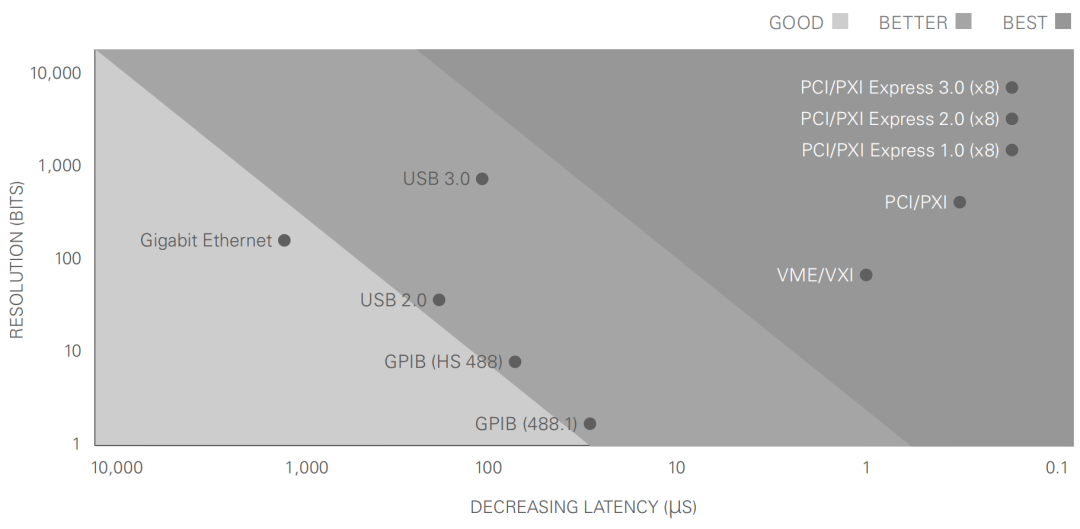

總線性能對比

上圖即是考慮總線的技術優點時，針對帶寬和延遲這兩個最重要特性的對比。此外，更多關于選擇測試和測量儀器的基礎知識無法一一列舉，請下載最新版《儀器選擇指南》白皮書進行完整查閱~
