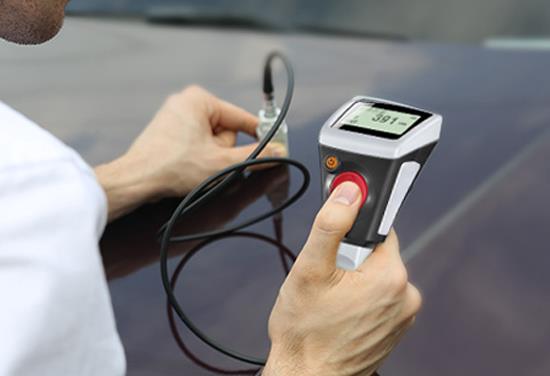

高師傅是一名從事汽修行業30多年的老工程師了，每次周邊親戚朋友買二手車或者換車，都要找他幫忙看看，這時候高師傅經常會帶著他的"涂層洲厚儀"出場。因為在對汽車進行車檢或者是評估汽車的使用狀況時，需要通過用高精度涂層測厚儀檢測某個零部件的涂層厚度數值，再與其他的零部件進行比較，結合其他相關使用數據，就可以確定該零部件是否進行過更換，高師傅就經常借助涂層測厚儀為親友以及客戶購買二手車提供準確且人性化的建議。

一般來說原廠油漆因為施工工藝問題，厚度均勻，誤差很小。根據高精度涂層測厚儀的測量結果，還可以判斷二手車的剮蹭力度，進而預估是否影響使用和安全。利用高精度涂層測厚儀，可以對二手車車況有一個基本了解，同時輔助于檢測儀器和保養記錄等。

如今隨著技術的日益進步。 特別是近年來機器視覺技術的發展，人們對表面無瑕疵的物體薄膜要求程度更高，涂層測厚儀也朝著智能化、多功能、高精度進步。高精度涂層測厚儀就是在這樣的需求下產生的。

那么，什么是涂層測厚儀?相對于傳統檢測工具來說有什么優勢?我們能用它做什么，它如何“工作”的?

什么是涂層測厚儀?

涂層測厚儀(THICKNESSGAUGE)是用來測量材料及物體表面涂層厚度的儀表，用作檢測金屬表面涂層或者鍍層厚度的測厚儀，我們稱之為涂層測厚儀。

涂屏測厚儀可無損地測量磁性金屬基體(如鋼、鐵、合金和硬磁性鋼等)上非磁性涂層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等) 及非磁性金屬基體(如銅、鋁、鋅、錫等)上非金屬覆層的厚度(如:琺瑯、橡膠、油漆、塑料等)

測量原理與方法

無損檢測方法由于是以不損傷產品的性能為前提的檢測方法，通過工作方式的不同又可以分為接觸式和非接觸式

1)接觸式測厚方法

磁性測厚法

基于磁感應原理，磁吸力測厚基于永久磁鐵或磁軛(探頭)與鐵磁性材料基本之間的吸力大小與兩者之間的距離成一定比例，該距離可提取為涂層厚度。

碰感應原理則是基于利用探頭經過非鐵磁性覆層進入鐵磁性基體的磁通/磁陽大小來表征器層厚度，通過測量磁通/磁阻變化可計算覆蓋層的厚度。

此種方法適用導磁材料上的非導磁層厚度測量，測量精度高。

一般要求基體相對導磁率在500以上，比如鋼、鐵、銀、鎳。

渦流測厚法

采用了電渦流原理，在測頭內的線圈鐵芯通電后可以發生高頻磁場，經過測頭與被測涂層的金屬基材接觸發生的渦流大小來反映測頭與基材之間的間隔大小，基于此原理可以找出渦流大小與間隔大小之間的比例關系，從而求出涂層厚度。

該方法只適用于檢測導電金屬材料或能感生渦流的非金屬材料。

超聲波測厚法

基于超聲波的穿透性，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過準確測量超聲波在材料中傳播的時間來確定被測材料的厚度。局限在于超聲波在遇到空氣時會急劇意減掉，因此通常需要添加超聲耦合劑。

適用多層涂鍍層厚度的測量或是以上兩種方法都無法測量的場合。一般價格昂貴。

2)非接觸式測厚方法

激光測厚

基于激光的測距功能。在樣品上下表面放置距離為L的激光頭，

通過測量激光頭與樣品上下表面的具體A與B，即可通過計算得到厚度D=L-A-B。

激光測距法

激光反射測距，L-A-B

這種方法測量精度很高，但是對樣品的表面狀態有要求，另外得到的是材料的總厚度，對于基底+涂層的組合還需要額外減去基底厚度。

射線測厚

射線具有優異的穿透性。主要基于射線穿透被測材料時，射線的強度的變化與材料的厚度相關的特性，從而得到材料總厚度。

該方法電離輻射很強，對操作人有傷害，且此種儀器價格非常昂貴，適用于一些特殊場合。

光學干涉測厚

發射一束白光至薄膜表面，通過檢測反射光的干涉條紋得到被測薄膜的厚度。

光學干涉法

檢測反射光的干涉條紋得到被測薄膜的厚度

這種方法主要適用于光學透明涂層。

涂層測厚儀分類

根據儀器測量原理主要分為:

電渦流涂層測厚儀、磁感應鍍層測厚儀

涂層測厚儀的優勢
