萬用表是從事電工、電子技術工作者的必備工具，它的高阻擋通常使用一塊9V、15A或22.5V的疊層電池。這種電池不但價格較高，而且壽命短，經常更換很不經濟。這里介紹幾款適合萬用表使用的小型直流升壓器電路，這些電路結構簡單、元件少，改裝后可將電路板直接置于萬用表中疊層電池的位置替代使用。

一、直流升壓電路

如圖所示是一種輸出電壓可達22.5 V的直流升壓器電路，可用來代替22.5 V的疊層電池。

它利用萬用表中的一節1.5V電池供電，工作電流為25mA，輸出電流約為0.5mA，用于萬用表的高阻擋足夠富裕。電路中VT1與VT2組成互補多諧振蕩器，它的振蕩頻率約為2kHz。T是升壓變壓器，初級就是互補多諧振蕩器的負載，次級為升壓繞組，輸出一個較高的脈沖電壓。該電壓經過二極管VD1和電容C2整流濾波后成為直流高壓，再經過電阻R3與穩壓管VD2穩壓后可輸出一個較穩定的高電壓。

電路中變壓器T可用晶體管收音機用的502型音頻輸出變壓器，次級作為升壓變壓器的初級，初級中間的抽頭不用，兩端抽頭作為升壓變壓器的次級。如果找不到合適的變壓器，也可以用收音機輸人輸出變壓器的硅鋼片自制，初級用直徑為0.25mm的高強度漆包線繞110匝，次級用直徑0.21mm的高強度漆包線繞520匝。初次級間要加一層絕緣紙，并注意初次級線圈的同名端。

二、小型直流升壓器

如圖所示是一種構造很簡單的小型直流升壓器，可用來取代15V的疊層電池。電路的核心元件一變壓器T使用的是袖珍驗鈔器的專用變壓器。電路耗電約40mA，輸出電壓為15V。如果萬用表15V電池的正極與1．5V電池的負極相接，只需將圖7—70中VD1（C1、VDZ的極性調過來，這樣將輸出一個-15V電壓）

三、穩壓型直流升壓電路

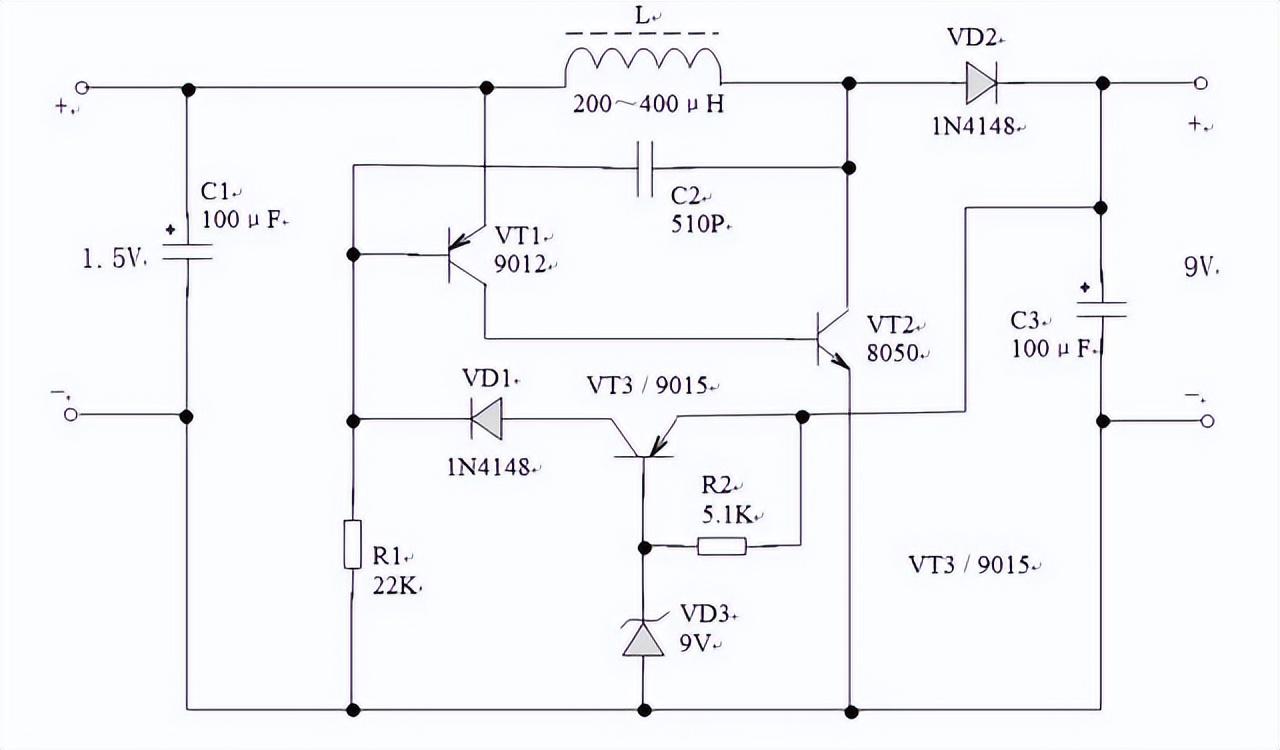

如圖所示是一種穩壓型直流升壓電路。該電路可將一節1．5V的電池升壓至9V，用來取代9V疊層電池使用。電路空載輸人電流低于1.2mA，轉換效率高達60％。該電路由振蕩電路和穩壓電路構成，其中VT1、VT2、C2組成振蕩器，色碼電感L為儲能電感，VD2為整流二極管，C3為輸出濾波電容，VT3、VD1、VD3及R2為穩定輸出電壓的穩壓電路。輸出電壓約等于VD3的穩壓值。

四、逆變電源電路（一）

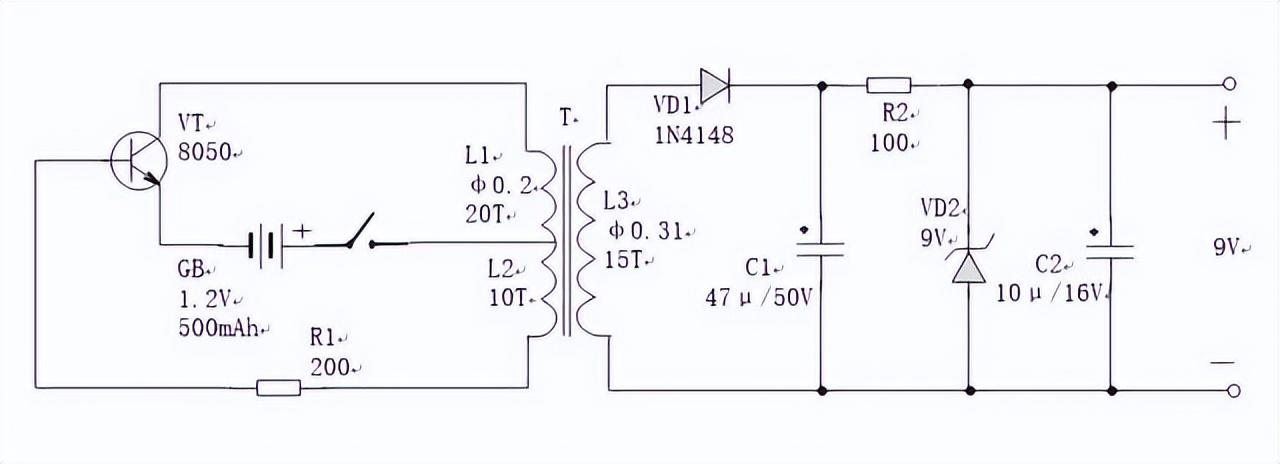

如圖所示是一種利用1.2V、500mAh的鎳鎘電池做電源的逆變電源電路，輸出直流電壓為9V，可供數字式萬用表使用。下圖中變壓器T利用15mm的磁環穿繞而成（元器件參數圖中均已標注人名為數字萬用表的電源開關。

五、逆變電源電路（二）

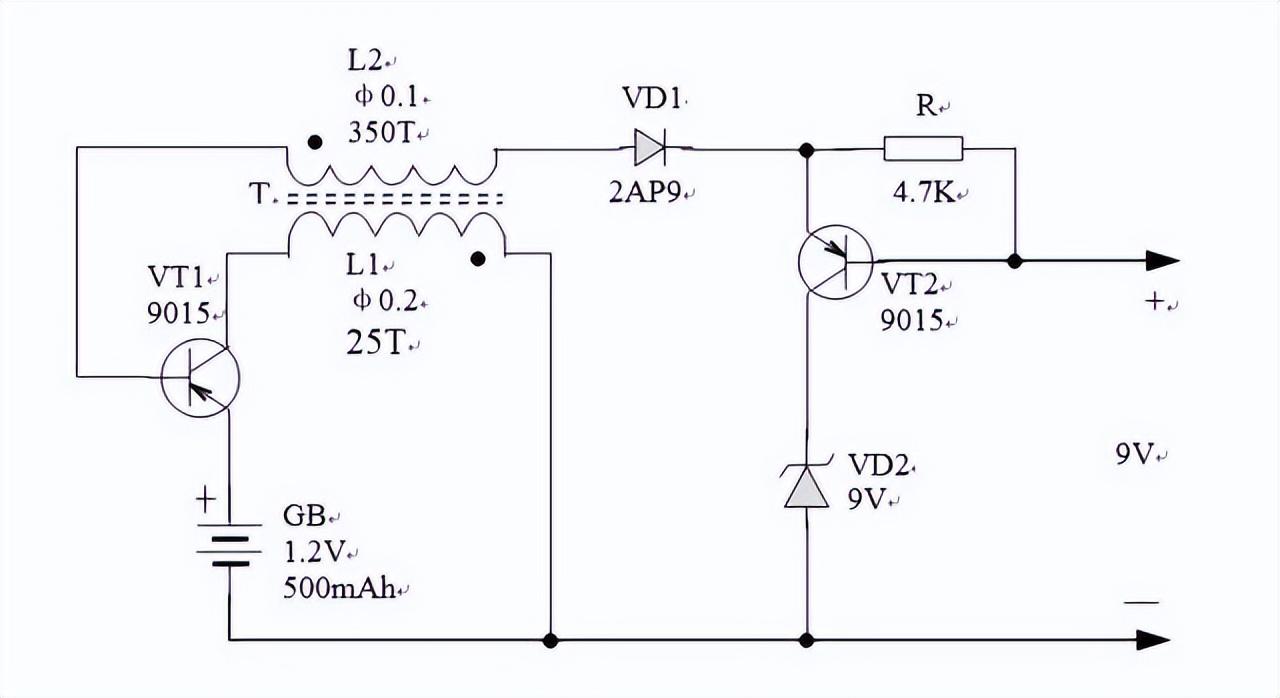

如圖所示是自控式數字表逆變電源電路。它不需要單獨設立電源開關或對表內開關進行改造。該電路具有耗電省、穩定可靠、不影響儀表精度等特點。電路中的變壓器T是用E3型鐵氧體磁芯、各折去一角后加工成口字形，L2在內,L1在外。整個逆變電源工作時，電池工作電流約為70mA。

六、簡易仿制電路

下圖為仿制電路：輸入可低至0.8V，輸出電流可達10mA

輸出開路，輸入電流為零。

T:E3日字型磁芯L1=18匝=125μH   L2=180匝=12mH
