為同時滿足很多的端口數量和很高的測試頻率的要求，可以通過使用一個通常放置于VNA底部的外置測試裝置(其中包含更多的測試端口連接器和定向耦合器)及必要的開關(這些開關可以讓外部測試裝置與VNA本身緊密地集成在一起)來擴展VNA的端口數量。通過這種方式，可以實現端口數很多的多端口測試解決方案，并能測量任意端口對組合之間的信號通道，同時還包括必要的誤差校準程序，消除所有測試端口和通道的系統誤差。安捷倫N5230A PNA-L網絡分析儀就是這樣一款設備。該設備利用145選件，與Z5623A K44測試端口擴展底座一道，構成一個8端口的13.5GHz測試系統(圖1)。另外，安捷倫最近還推出了基于N5230A PNA-L網絡分析儀(配置有選項225)和U3022AE10測試端口擴展底座的12端口20GHz矢量網絡測試解決方案。

內置兩個RF信號源來簡化放大器和混頻器的測量

盡管使用VNA測量元器件的S參數、增益壓縮和諧波時只需一個RF源就夠了，但第二個內部信號源對比較復雜的非線性測量(如IMD)及高效地測試混頻器和變頻器很有裨益。

對IMD測量，利用功分器或定向耦合器將這兩個信號(在雙音互調制中通常稱為“音調”)接合在一起，然后被送到被測放大器(AUT)的輸入端口上。圖2說明了怎樣使用4端口VNA完成這一測試。

圖2：利用4端口VNA實現IMD測試連接圖

由于AUT的非線性，在放大器的輸出端口上，除了兩個放大后的輸入信號之外，還一起出現一個互調制信號。在通信系統中，這些不需要的信號會落在所需的工作頻段內，因此無法通過濾波來濾除這些信號。盡管在理論上有無窮多的一系列互調信號出現，但通常只會測量三階互調信號，因為它們對系統的影響最大。兩個輸入信號之間的頻率差決定著三階互調信號出現的位置。例如，如果兩個輸入信號分別為1.881GHz和1.882GHz，那么較低的IMD信號將位于1.880GHz處，而較高的IMD信號將位于1.883GHz處。

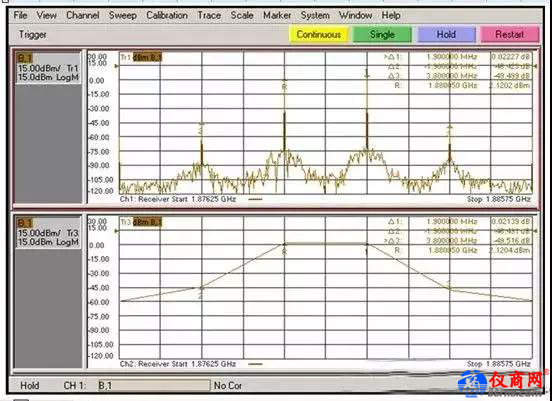

圖3顯示了在VNA上進行IMD測量的實例。

上圖顯示的是一次掃描得到的測試曲線，這條測試曲線就像使用頻譜分析儀進行類似的測試時所用方法一樣。工程師們都比較熟悉這種方法，結果也比較直觀，但是它會提取過多不必要的數據，增加了測試時間。下圖顯示的則是一種更好的測試方法，所采集數據主要是IMD信號和兩個測試信號。

使用VNA進行這類測量較其它方法相比有兩個明顯的優勢。第一，您可以使用一臺測試儀進行一次連接即可以完成所有參數的測量，包括S參數、增益壓縮、輸出諧波和IMD。第二，通過利用VNA基于功率計的校準功能，這些測量的準確性要遠遠高于利用普通頻譜分析儀所獲得的結果。

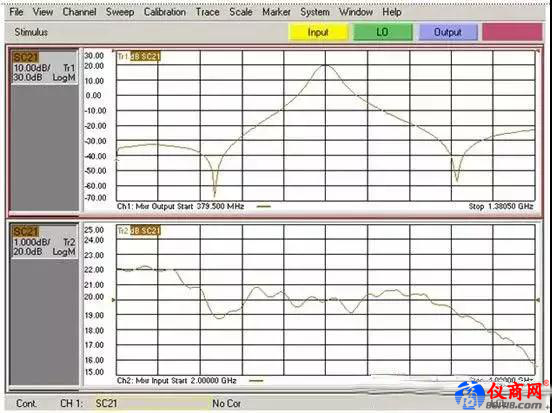

在進行像混頻器和變換器這類頻率變換器件時也希望在VNA中提供第二個內部信號源，因為這些器件要求額外的本振(LO)信號。在進行LO掃描測試時尤其如此。在這種測試中，LO信號和RF輸入信號被同時掃描(以固定的頻率差)。這在寬帶變頻器測試中十分常見，用來測量變頻器前端元器件的頻響。使用內置信號源作為LO信號大大改善了速度。例如，與使用外部安捷倫PSG信號源作為LO相比，帶有選件246的N5230A可以把掃描式LO測量的掃描速度提高35倍。圖4顯示了單級變頻器的測量。
