一、電解電容紋波電流及頻率測試方法！

在設計開關電源時，選型電解電容時其中紋波電流是一個很重要的指標，既要經過理論計算也要經過實際測量來保證電解電容的安全工作！

1、電容紋波電流測試連接方法

A.電容測試時使用的導線應選用橫截面面積0.5mm2(AWG20)以上的導線,如下圖:

將待測電容連接上導線時要將電容移動至基板的錫面側，利用A 或B 方法測定,此外,盡可能的將導線縮短。

平滑COIL 前后連接上2 個以上的電解電容時，請同時連接上導線測量每個電容的紋波電流,如將導線一個一個連接起來測量的話，無法測出正確的電流值。如下圖:

紋波電流測試示波器調試方法

A．調試

（1）選擇對應的測試通道，探頭設置為《電流》，選擇測量《耦合直流》檔位;

（2）將帶寬選為20MHz；

（3）調試示波器屏幕顯示測量值〈均方根〉、〈最大值〉、〈峰峰值〉、〈頻率〉四個測量項目。

如下：

紋波電流測試前需對電流探頭進行消磁調試。如下：

電容紋波電流測試

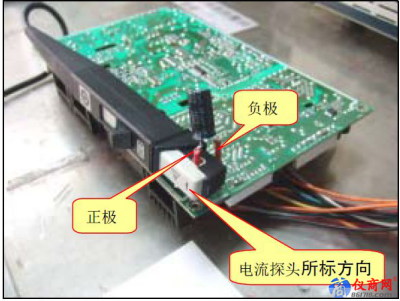

A.將電流探頭夾持待測電解電容正極PIN 腳，并且注意探頭所標方向與電容電流方向一致. 如下圖:

依待測電源板負載條件對電源板輸出端進行帶載調試,可用電子負載進行帶載.如下圖:
