在無線通信高度發達的今天，干擾絕對是不受歡迎的東西，它可能會導致噪聲、手機通話中斷、通信受到干擾。在蜂窩網絡中，干擾實際上是網絡的一部分。雖然當前越來越多的網絡內置了干擾檢測功能，但這些工具通常效果不大，因為它們只針對幾種信號，可能只能在一條通道上測量問題的影響。

頻譜分析儀是工程師非常信賴的工具，用以測量和識別干擾源。市場上有許多不同類型的頻譜分析儀，但許多人首選電池供電的小型頻譜分析儀，因為他們需要能夠自由移動，并把來自多個位置的數據關聯起來。

搜尋干擾頻率

在搜尋干擾時，第一個挑戰是確定是否可以測量干擾信號。一般來說，受擾接收機很容易確定，這也是第一個要查看的地方。挑戰在于，無線接收機要能檢測到非常小的信號。因此，頻譜分析儀必須設置成接近模擬受擾接收機的靈敏度，才能“看到”接收機“看到”的東西。例如，普通LTE接收機的靈敏度約為-120dBm。也就是說，接收機通道上任何大于-120dBm的射頻污染都會影響接收機的操作。

頻譜分析儀有兩種控制功能可以調節靈敏度：基準電平(RefLvl)和解析帶寬(RBW)。挑戰在于，在“空中”(OTA)進行測量時，基準電平必需保持得相當高(-30dBm)，這樣在測量所有RF能量時，頻譜分析儀才不會過載。

在大多數頻譜分析儀中，RBW控制功能會根據用戶配置的頻寬自動設置。在OTA測量中，應降低RBW值，以查看可能影響受擾接收機的小信號。這種組合導致大多數電池供電的頻譜分析儀的掃描速率非常低，也就是說，其不可能看到導致干擾的小的間歇性瞬態信號。

實時頻譜分析儀解決了這個問題，它能夠使用RBW較窄的濾波器測量頻譜，速度要快于基本掃頻分析儀。圖1顯示了LTE信號在空中傳送(OTA)時的結果。在這種情況下，頻寬被設置成40 MHz，默認RBW為300 kHz。注意很難確定畫面中心的輻射。如果有一個窄帶(< 300 kHz)干擾源，那么這種設置幾乎不可能看得到干擾。

圖1：LTE信號OTA結果實例。

圖2是使用1kHz RBW濾波器的相同設置。在這種情況下，很明顯LTE通道和有效掃描時間僅提高到40 ms。這是使用實時頻譜分析儀(RTSA)測量無線通道干擾的首要好處之一。這類儀器原本十分昂貴，而且必須固定在桌面上使用，但現在市場上已經有一款電池供電、基于USB的經濟型實時頻譜分析儀，使RTS成為搜尋干擾的實用選擇。

測量干擾的頻率

傳統上，工程師使用頻譜分析儀器提供的各種跟蹤模式，來分析關心的RF信號的特點，常見的有峰值保持模式、平均模式和最小值保持模式。即使采用這些跟蹤模式，工程師仍很難確定信號的發生頻次，或確定信號是否與相同頻寬中其他信號有什么關聯。

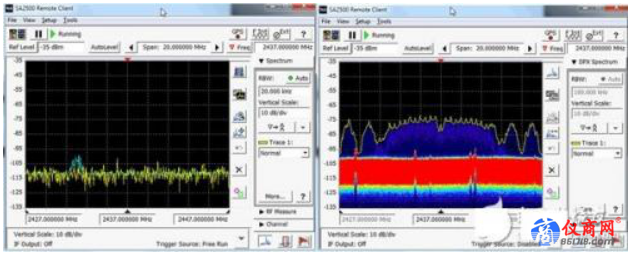

RTSA為這個問題提供了解決方案：具有余輝效應的快速頻譜顯示器。記住，在實時頻譜分析儀中，對最大實時頻寬以下的任何頻寬，儀器都不會進行掃描，這意味著它能夠每秒測量數萬次頻譜。但頻譜不能顯示得那么快。為解決這個問題，我們開發了配有余輝顯示器的頻譜分析儀，如圖3所示。
