中電科思儀科技股份有限公司的6955E信號收發儀（VST）和6956E矢量網絡分析儀（VNA），頻率范圍覆蓋到26.5GHz，搭配開關模塊可以組建綜測儀解決方案，具備矢量信號發生器、矢量信號分析儀、矢量網絡分析儀、開關、高速數據接口和基于FPGA的實時信號處理和控制，體積小巧，綜合性高，針對不同應用場景靈活組合提供高效、低測試成本的解決方案，更容易搭建全相參的多發多收需求場景的測試環境，可廣泛應用于移動通信領域、物聯網測試和衛星等設備研發及生產調試相關測試場景。
圖1 模塊化儀器產品構建綜測儀示意圖
產品特點
1、體積小巧，綜合性高
整個系統包含6955E信號收發儀、6956E矢量網絡分析儀、6945E開關模塊、控制器和機箱，體積僅為280mm×180mm×360mm（寬×高×深），包含了模擬信號收發、矢量信號收發、S參數測試、可編程FPGA等豐富功能，軟件功能綜合性高，所有測試功能集成在一個界面中，一臺設備實現了3種不同儀器的功能。
圖2 綜測儀組成詳解
2、軟件界面簡潔，操作簡便
該綜測儀打破了原有信號源、分析儀、矢網的儀器功能劃分，將3種不同儀器的功能融為一體，軟件綜合性強并且操作簡便，所有功能都集成到一個控制界面中，控制界面中可以同時顯示多個測試窗口。軟件菜單以測試功能進行分類，例如頻譜測試、功率測試、IIP3測試、EVM測試、通信協議測試、差分S參數、時域、幅相一致性和FPGA可編程等菜單，如圖3所示。用戶根據自身測試需要，靈活的選擇不同測試功能，操作更加直觀簡便。

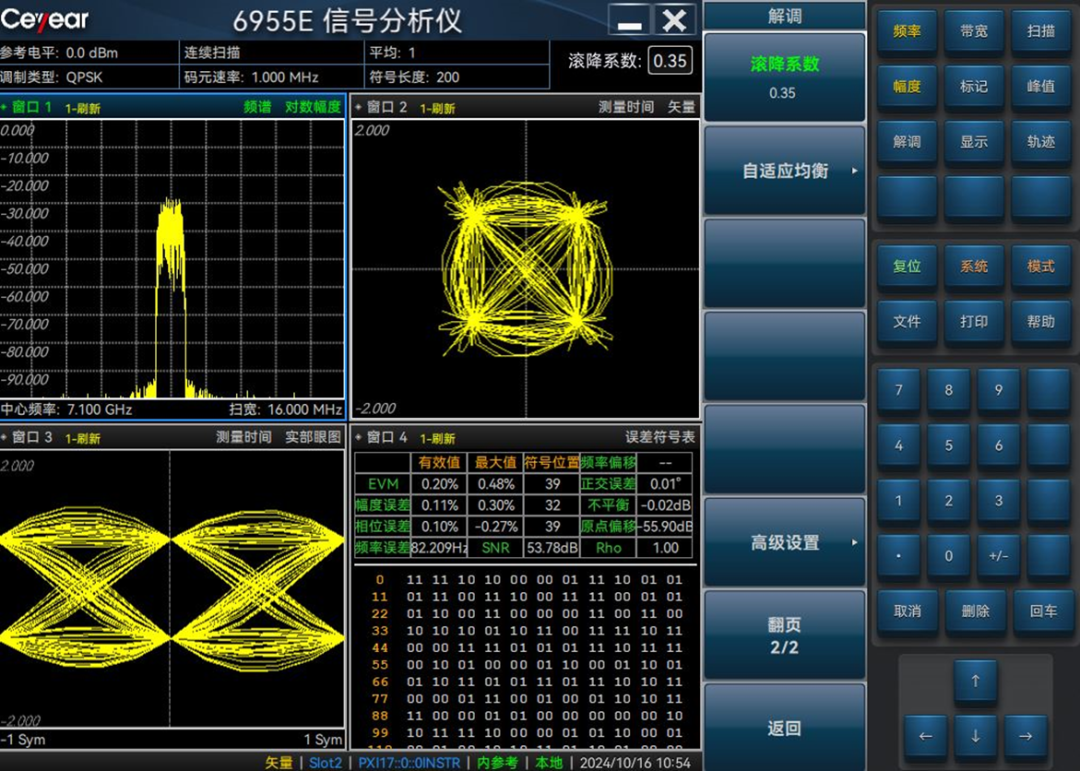

圖3 綜測儀各種功能測試界面
3、配置靈活，功能模塊可靈活組合
綜測儀基于標準PXIe總線搭建，內置功能模塊可以根據客戶需求進行任意組合，實現N臺信號源+N臺分析儀+N臺矢網的任意組合搭配，滿足客戶多通道并行測試需求，降低客戶系統集成成本。
4、FPGA+軟件可重構
綜測儀具備FPGA+軟件可重構功能，可以將客戶自研算法與控制邏輯集成到綜測儀內部FPGA中，滿足更加高效、專業的測試需求，提高用戶的邏輯資產復用。軟件可重構可以在相同的硬件平臺下，通過加載相應的軟件程序即可實現各種專用功能，大大提高綜測儀的通用性。例如某用戶將自己的邏輯算法移植到現有的綜測儀FPGA上，從而實現某設備運動目標當前距離狀態的實時捕捉。
產品功能
1、多通道全相參信號發生功能、復雜環境信號模擬、大帶寬實時信號分析、網絡參數測量、功率參數測量、噪聲系數測試等；
2、支持高達1GHz帶寬矢量信號發生和分析；
3、支持S參數測量，動態范圍高達110dB；
4、支持WLAN、GSM、WCDMA、LTE、5G NR、藍牙、星閃等多種無線標準調制與解調；
5、具備出色的相位噪聲性能，指標優于-120dBc/Hz@10GHz，20kHz頻偏；
6、支持高精度同步觸發，觸發精度±5ns。
產品應用場景
1、構建現場便攜式綜合測試儀：通過定制機箱，可以快速變化形態，成為現場便攜式綜合測試儀，滿足大型復雜設備外場調試、巡檢及現場維護保障的需求，如圖4所示。
