應用場景

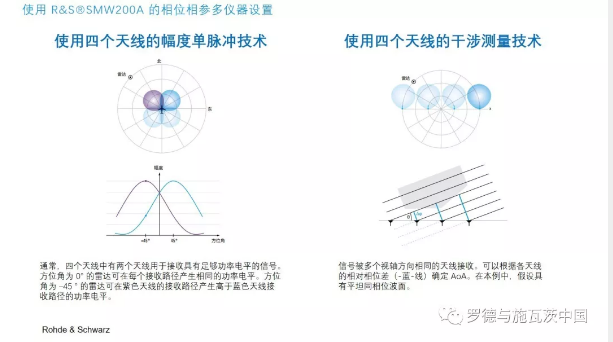

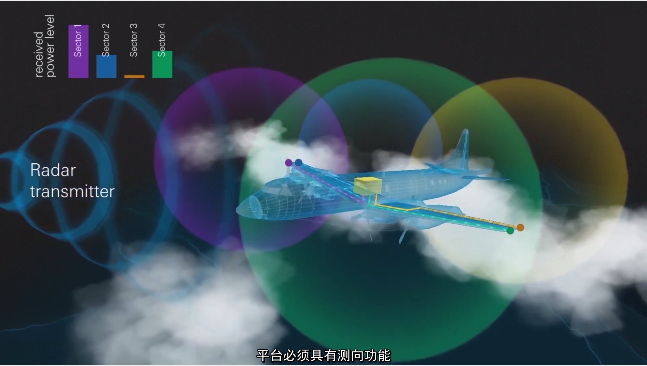

雷達預警設備安裝在各種類型的機載平臺（例如飛機和直升機等）以及軍艦平臺或地面平臺上。這種設備可保護平臺以及相關操作人員，例如飛行員和軍艦工作人員。雷達預警設備旨在檢測、測量和識別雷達信號，并向相關人員提供預警，以便能夠采取可用對策或?qū)嵤C(jī)動。這類設備還必須具備測向 (DF) 功能，以便識別信號的到達角 (AoA)。為進行測向，平臺在不同位置安裝多個天線。下變頻至中頻 (IF) 后， 接收信號被饋入多通道雷達預警接收機并經過中央計算機處理，以便評估各接收信號的幅度、相位和時間差。典型測向技術包括比幅（幅度單脈沖）和干涉測量，以識別雷達信號的特征。

應用場景

您在工作中可能面對的挑戰

電子戰工程師非常希望能使用合適的模擬器生成測試信號，以便模擬 AoA。這在設計階段一開始就非常重要。但是，通常情況并非如此，而工程師又面臨以下問題：

? 由于缺乏基礎模擬器，測向精度和系統概念的早期驗證工作通常被推遲到后期設計階段

? 多通道射頻模擬器的幅度和相位穩定性有限

? 模擬器性能較差，導致 AoA 模擬不準確

? 只能選擇使用昂貴且不靈活的定制模擬器，并且產品交付周期較長

? 使用復雜或自制軟件工具定義場景

? 多供應商解決方案缺乏易用性

羅德與施瓦茨的方案

電子戰工程師可以使用多臺耦合的 R&S®SMW200A 矢量信號發生器模擬雷達信號的 AoA。使用多臺儀器共享本振信號和時鐘信號，確保穩定、可重復地模擬各射頻端口的相對幅度、相位和時間偏移。經過校準之后，系統可提供定義的參考面，模擬軟件可根據所需場景配置各射頻端口的相對幅度、相位或時間偏移。此解決方案可用于驗證 AoA 測量設備的性能。

現在，工程師可以使用基于 R&S®SMW200A 矢量信號發生器的理想多通道射頻模擬器，并可獲得以下優勢：

? 穩定的多通道射頻硬件，創建可重復場景

? 使用羅德與施瓦茨校準解決方案進行校準的射頻端口和信號相參性參考面

? 裝置體積小巧，工程師可在工作臺上擴展裝置以支持兩個、四個、六個、八個或更多端口

? 商用現成的 (COTS) 測試與測量設備

? 羅德與施瓦茨全球客戶服務與支持

? 確保從設計之初就消除故障風險

? 矢量信號發生器支持所有的通用信號或 I/Q 調制基帶信號

? 通過脈 沖描述字 (PDW) 將場景 數據流傳 輸至R&S®SMW200A

? 將 R&S®Pulse Sequencer 脈沖序列生成軟件預定義的場景數據上傳至 R&S®SMW200A

參考解決方案

緊湊型模塊化設計
