功率計是電壓、電流和功率測量中最常用的儀器。如果我們能根據需求合理的進行二次開發，簡單的功率計也能帶來驚喜的測試效果。
功率計的接口
ZLG致遠電子除了有高端的PA系列功率分析儀以外，還有相對簡單的PA300系列功率計產品。功率計可實現測量電壓、電流、頻率、功率、功率因數、效率（三相功率計）、諧波、積分等功能。其大部分的應用場合是在研發、測試、生產上。特別是一些具備自動化測試的系統或產線上，往往需要對功率計的數據進行集成顯示，這就需要對功率計進行二次開發。

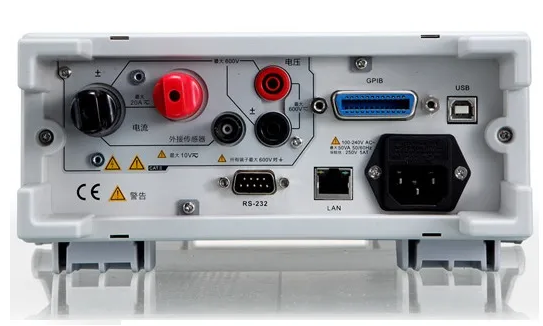

功率計做二次開發首先要確認的就是通訊的接口，ZLG致遠電子PA300系列功率計提供USB、GPIB、以太網以及串口接口，4種接口免費標配，都可以用于二次開發。
二次開發指令標準
PA300系列功率計支持SCPI命令集和Modbus協議實現二次開發。
SCPI是Standard Commands for Programmable Instruments的縮寫，即可編程儀器標準命令集；是一種基于ASCII碼的標準儀器編程語言，供測試和測量?jī)x器使用。SCPI命令一般由英文字母組成，并且不區分字母的大小寫；但為了便于書寫，用戶在書寫時可以省略SCPI命令中的部分字母。具體而言，書寫時，命令集里完整命令的大寫字母不可省略，而小寫字母則可省略。當客戶使用SCPI指令集進行二次開發時，可以選擇USB、GPIB、以太網、串口當中的任一接口。

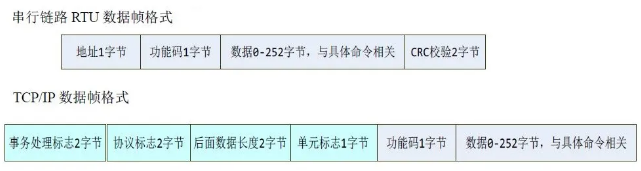

Modbus是一種串行通信協議，是當前工業領域通信協議的一種通用的業界標準，Modbus允許多個 (大約240個) 設備連接在同一個網絡上進行通信，在數據采集與控制系統中，Modbus通常用來連接主機和終端控制系統，Modbus有固定的格式，并通過ID編號進行指定數據的讀寫。PA300系列功率計也支持Modbus協議，當選用Modbus協議時，可以選用串口或以太網進行通信。下圖是當用串口和以太網進行Modbus通信時的數據格式。
開發流程
當我們需要對PA300功率計進行二次開發時，我們可以通過怎樣一個流程來實現呢？
1---選擇我們要用的開發方式
比如SCPI或Modbus模式。
2---選擇我們需要使用的通訊接口
比如USB、GPIB、以太網、串口，注意當使用Modbus模式時只能使用以太網或串口接口。
3---在機器本地選擇使用的協議類型

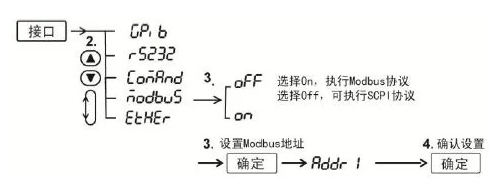

具體操作如圖所示：
4---選用開發環境進行編程和二次開發
因?yàn)镾CPI是標準指令集，所以幾乎可以適用于任何開發環境，我們只需要按照其指令規范進行指令發送，就能對儀器進行操作或數據讀取。而Modbus協議往往應用于已有的Modbus網絡，工程師對Modbus的開發也往往輕車熟路。
5---工程師調用相關指令進行功能開發
根據實際需求，調用相關指令進行功能開發，實現所需要的功能。
為了方便工程師對PA300系列功率計的開發，ZLG致遠電子不僅提供了完善的開發指令說明書，還有遍布各地的技術支持工程師，全程為用戶保駕護航。
軟件呈現
