ZLG致遠電子在ZDS4000、3000系列示波器中免費搭載環路測試功能。相較于幾十萬的專業環路分析儀器，ZDS示波器可以在實現精確測量的基礎上，大幅降低用戶成本，提供環路測試新思路。

測試界面

測試界面如圖1所示，在掃頻測試中示波器可以自動繪制相位、增益隨頻率變化的伯德圖。測試完成以后，還可將測試結果保存到存儲通道中，方便與其它波形進行對比。

?

圖1  測試截圖

主要特點

支持掃頻測試模式和單點測試模式；

支持多種測量選項：增益-相位（FRA）、阻抗-相位；

支持正向和反向放大器，相位范圍可選[-180°~180° ]和[-360°~0° ]；

支持開啟硬件濾波，支持低通濾波和帶通濾波；

支持光標測量，自動 PM/GM 測量；

支持相位校準，以及校準參數的導入導出；

掃頻模式的頻率范圍可選從 10Hz 到 30MHz；

掃頻模式的每種測量方式支持存儲 8 個暫存波形，并且自動存儲；

所有存儲波形支持重命名、設置描述信息、顯示隱藏、相位校準、查看數據、指定 存儲通道波形數據的導入導出，清除指定存儲通道波形的數據，同時可指定顯示某個存儲通道的波形或顯示、隱藏所有存儲通道波形；

測試結果數據的導出，導出的數據類型支持 html 和 CSV。

操作步驟

1、設備連接

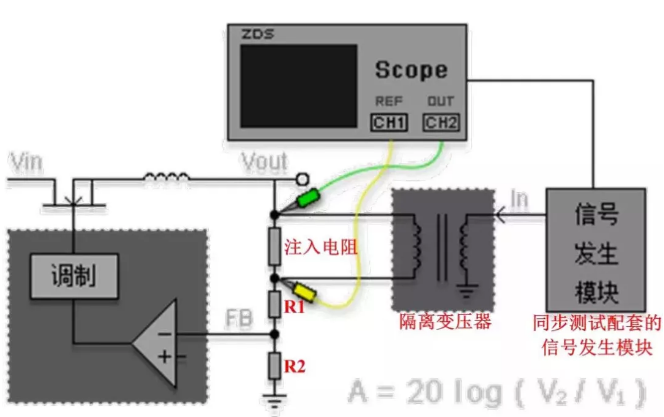

測試需要使用致遠電子環路測試配套的信號發生模塊與波器相連，通過示波器控制信號發生模塊配合生成需要的頻率信號。另外還需要使用一個隔離變壓器來隔離這個交流干擾信號，從而不產生任何的直流偏置。將信號添加到注入電阻兩端后使用示波器測量注入端與輸出端。接線圖如圖2所示。

?

圖2  設備接線

2、參數設置

點擊【參數設置】按鈕，會彈出參數設置窗口，旋轉旋鈕A可選擇參數，短按旋鈕A后可進行參數修改，其中包括【參數設置】、【濾波設置】和【同步設置】。配置界面如圖3所示。

?

圖3  參數配置界面

3、開始測試

設置完成以后則可以啟動環路功能的運行。環路功能的運行可以點擊菜單的【運行/停止】按鈕，或者直接按示波器面板上的【RUN/STOP】按鍵。

?

圖4  測試過程

4、結果導出

當前測試的數據，以及 8 個存儲通道的數據，都可以在【數據報表】菜單中，通過表格瀏覽所有的測試數據，以及對數據進行html和csv類型的報表導出。只有存儲有數據的通道，才可被選擇，從而進行導出操作。如圖5所示

?

圖5  報表導出

導出的html文件如下圖所示：
