射頻信號發生器是我們常用的一種通用電子測試測量儀器，與傳統的函數信號發生器不同，它主要用于產生射頻的連續波信號，或者是以射頻信號為載波的調制信號。射頻信號發生器可以作為激勵源，廣泛應用于電子產品的測試測量和各類電子實驗室的電路實驗。

決定一款射頻信號發生器性能的因素有很多，總結起來，起關鍵作用的有三個方面：

1）研發工程師的設計經驗

2）消耗的硬件成本

3）生產所采用的校準測試平臺和耗費的時間

許多經濟型的射頻信號發生器，其技術參數已經基本能夠滿足基礎應用。但對于一些更高的專業領域，關鍵指標上還有些差距，那么在節省預算的前提下，怎么能夠有效地提高射頻信號發生器性能，從而拓展它的應用范圍呢？本文將分享幾個實用小技巧。

1、通過外接功率計，提高射頻信號發生器的幅度精度

受限于信號發生器本身的輸出幅度精度，以及信號發生器和被測件之間連接件的頻響特性，到達被測件的信號幅度可能會比預期具有更大的誤差。

圖1  射頻信號發生器外接USB功率計

如圖1所示，深圳市鼎陽科技SSG3000X和SSG5000X系列射頻信號發生器，均支持主流的USB功率計，通過對多個頻點的平坦度修正，可以方便地修正線損和信號發生器本身的精度誤差。

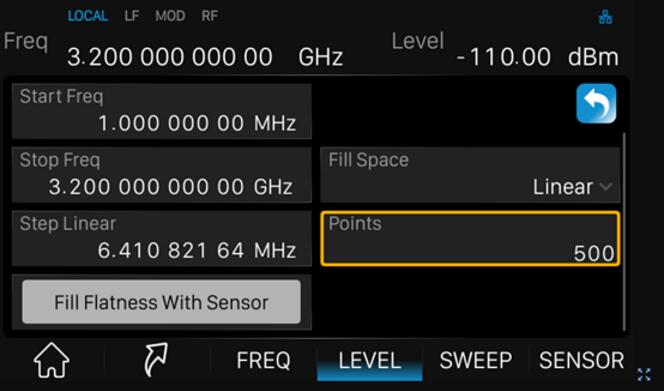

圖2  通過外接USB功率計修正多個頻點的平坦度

2、通過外接高精度恒溫晶振，提高射頻信號發生器的穩定性，并改善近端相噪水平

我們知道，決定信號發生器頻率精度和穩定性的唯一因素，就是機器使用的參考晶體振蕩器。出于成本的考慮，經濟型的信號發生器普遍沒有采用昂貴的恒溫晶振，但是在某些特殊的測試場景，我們會非常關注信號發生器的絕對頻率精度，或者隨時間和溫度的漂移導致的穩定度，這個時候只需要單獨采購一個高精度的恒溫晶振選件，作為信號發生器的外部參考，就可以有效地解決這個問題。

另外，當頻率偏移小于1kHz時，信號發生器發出信號的穩定度和相位噪聲將主要由參考時鐘決定，采用高精度的恒溫晶振，有利于改善信號的近端相噪水平。

3、通過外接低通濾波器降低射頻信號發生器的諧波和雜散

信號發生器在輸出設定的基波信號的同時，會伴隨有一定幅度的諧波、分諧波和雜波信號，大多數情況下我們是不需要諧波分量的，或者說這些諧波分量的存在會對正常的測試帶來一定的干擾。

圖3  通過外接低通濾波器提高頻譜純度

如圖3所示，我們根據實際測試情況，選擇一個合適的低通濾波器連接到信號發生器的輸出端，可以有效地過濾掉高頻的諧波分量，提高信號的頻譜純度。

接入低通濾波器，難免對輸出信號的幅度和平坦度造成一定的影響，我們可以通過提高輸出信號電平和外接USB功率計的方法，對平坦度和精度進行補償。

4、通過外接功率放大器提高射頻信號發生器的最大輸出電平

一般來說，經濟型信號發生器的最大輸出電平通常不會大于20dBm，如果你想得到更大的信號功率，外接功率放大器是一個不錯的選擇。在這里需要注意的是，大信號的諧波電平通常都比較高，外接功放以后，諧波電平增長的幅度會更大，如果你對信號的頻譜純度有一定的要求，可以參考方法三，在功放后面再加一個合適的低通濾波器，從而減小諧波分量對測試結果的影響，如圖4所示。

圖4  通過外接功率放大器提高最大輸出電平
