簡介

商業無線網絡提供商對增加和改善室內覆蓋范圍的需求日益增長。在過去幾年中，無線數據流量呈指數增長。人們開始期望隨時隨地都可以能夠連接到無線網絡。為了滿足這種需求，網絡運營商，服務提供商甚至私人運營商都開始進行分布式天線系統（DAS）部署。DAS使用天線的集群安裝來增強信號的網絡覆蓋范圍。

商業無線服務運營商，公共安全部門和無線用戶都希望到處都能進行可靠的通信；無論是在戶外，廣闊的鄉村，還是在被高大的摩天大樓遮蓋的大城市之中，異或是在房屋和辦公大樓內，在地下隧道中的火車中。在這些不同的環境中為消費者提供可靠的高速寬帶服務對于運營商而言至關重要，同時對于公共安全也尤為重要。

創新的覆蓋地圖測試解決方案

安立公司的MS2090A頻譜分析儀和NEON Signal Mapper MA8100A是所有進行射頻和微波通信系統覆蓋測試方案中最理想的解決方案，包括在FR1（<6 GHz）和FR2（> 6 GHz）頻段運行的5G系統以及室內測試 DAS系統。該解決方案能夠支持室內和室外覆蓋測試需求。在室外可使用GPS定位，連續跟蹤用戶，同時測量高達54GHz的信號。在沒有GPS的地方，該系統使用Neon跟蹤單元和基于Android的軟件，在GPS受限區域內提供3D位置和測量數據的信號覆蓋地圖繪制。

MA8100A NEON具體由以下部分組成：一臺TRX系統NEON跟蹤器，適用于安卓設備的NEON信號地圖軟件，NEON命令軟件和TRX云服務。NEON跟蹤器用于收集和處理傳遞三維位置信息的探頭數據。NEON信號地圖應用提供直觀的安卓用戶界面，可幫助稍受培訓的工作人員能夠地圖定位信號和室內探頭信息；用戶能夠初始化他們的位置, 開啟/終止地圖地位和上傳/下載定位數據到/從云端。NEON命令軟件支持三維建筑地圖的創建和可視化，并提供對NEON云服務的集中式訪問，以獲取已存儲的地圖和測量數據。

系統要求

1、安立MS2090A頻譜分析儀

2、安卓手機或平板（安裝NEON Mapping APK）

3、NEON追蹤單元

室內信號覆蓋測試

設置儀表，然后走遍您要收集數據的區域。

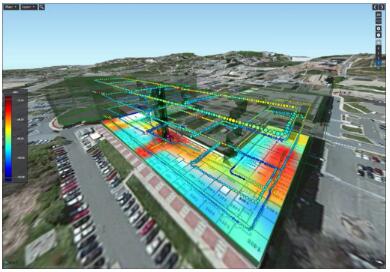

如下圖所示，安立的室內覆蓋方案在沒有GPS的條件下，完美地繪制了室內無線通信信號的三維覆蓋情況。

戶外車載模式覆蓋地圖測試

NEON MA8100A也可以用于室外“車載模式測試”。在此模式下，系統將使用您的安卓設備的GPS信號。一旦跟蹤裝置檢測到您在GPS覆蓋范圍之內，并且您的移動速度快于任何人的行走速度，它將自動切換到這個模式。

總結

安立MS2090A高性能射頻頻譜分析儀利用最新技術實現以往臺式儀器所擁有的性能和準確性。MS2090A具有從9kHz到54 GHz的連續頻率覆蓋范圍，是下一代外場測試設備的領導者，同時滿足當今無線通信行業各種要求。

安立公司的信號覆蓋測量解決方案，MS2090A頻譜分析儀搭配NEON Signal  Mapper MA8100A，很好地滿足了室內室外的5G信號覆蓋測量需求，實現了從鄉村的廣闊空間到大城市的任何地方的可靠通信覆蓋測量。
