使用功率計測量小功率射頻信號時，會發現當被測信號功率接近功率傳感器的功率下限時，讀數非常不穩定，功率讀數的跳變范圍，遠遠超過指標手冊中規定的不確定度限值。

那么，用功率計如何測準極限低功率小信號？

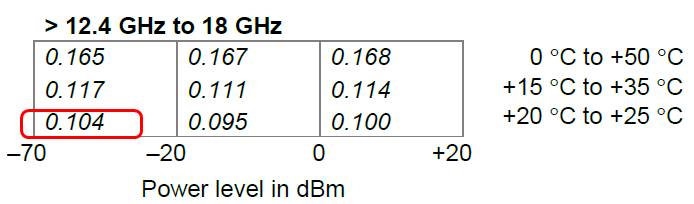

例如，R&S NRP40S功率測量不確定度如下圖，常溫測量12.4~18GHz，-70dBm的信號，不確定度0.104dB，這就要求讀數穩定度優于0.05dB。

小信號精確測量步驟和注意事項：

﹒檢查功率探頭外殼和被測信號輸出端口外殼等電位，接地

﹒檢查探頭與被測端口之間的連接穩固，盡量采用扭矩扳手

﹒測試前需調零（Zero）

﹒輸入CW連續波，功率測量模式是連續平均

﹒測量時間(Aperture)，是計算給出一次平均功率測量值的數值記錄時間，本應用測量時間默認即可

﹒平均次數越高數值越穩定

-連續波平均功率的測量過程中，多次平均值逼近真值

-連續多次平均改善信號測量值穩定性和準確度

-平均的過程，就是使噪聲的影響趨于0的過程

-功率計上的濾波器設置，等價于平均次數設置，次數設為256或更高

﹒在存在干擾或者接地不佳的環境中，采用軟件統計分析

-軟件R&S power viewer，采用直方圖和分位數Q-Q圖，分析長期捕獲功率值的統計分析

-以統計平均值為最終測量值

-同時給出測量標準偏差σ
