① 數字通信系統誤碼產生原因

在數字通信系統中，信號是以“1”和“0”的字符串形式傳輸?shù)模绻l(fā)送的信號是“1”，而接收到的信號卻是“0”，這就產生了“誤碼”。同理，如果發送的信號是“0”，而接收到的信號卻是“1”，也同樣產生了“誤碼”。對于NRZ編碼信號，其英文表達為 bit error，直譯為“比特誤碼”或“比特差錯”。對于PAM4編碼信號，有兩種表達方式，其一和NRZ信號一樣，稱為bit error，其二是symbol error，直譯為“符號差錯”或“符號誤碼”，一個符號攜帶兩個比特信息。

誤碼的產生是由于在信號傳輸中，衰變改變了信號的電壓，致使信號在傳輸中遭到破壞，產生誤碼。噪音、交流電或閃電造成的脈沖、傳輸設備故障及其他因素都會導致誤碼。由于種種原因，數字信號在傳輸過程中不可避免地會產生差錯。例如在傳輸過程中受到外界的干擾，或在通信系統內部由于各個組成部分的質量不夠理想而使傳送的信號發生畸變等。當受到的干擾或信號畸變達到一定程度時,就會產生差錯。

常見的產生誤碼的因素：光功率過高或過低；光功率正常，但色散過大；光纖污染或連接器故障；設備問題或設備周圍的電磁環境較差，設備供電的電源電壓波動過大，設備所處環境溫度過高。造成誤碼的主要內部機理有：(1)各種噪聲源；(2)色散引起的碼間干擾；(3)定位抖動產生的誤碼；(4)復用器、交叉連接設備和交換機的誤碼。除此之外，主要是由一些具有突發性質的脈沖干擾源決定的，諸如外部電磁干擾、靜電放電、設備故障、系統倒換、配線架接觸不良、電源瞬態干擾和人為活動等等。

② 誤碼儀的構成

在數字通信系統或串行傳輸鏈路中，無論是抖動的測試還是干擾的分析，最終的性能評估都會落到誤碼性能測試上，誤碼的多少?zèng)Q定了數字傳輸系統或串行傳輸鏈路的質量和對業務的影響，所以誤碼儀就是滿足誤碼測試需求的不二選擇。

傳統誤碼儀由2大部分組成：

1）碼型發生器：

包括：時鐘源（可以采用內時鐘或外時鐘），碼型產生組件（產生需要的碼型：PRBS或自定義等），信號調理前端（輸出電平控制等），時鐘信號前端（輸出時鐘電平控制等）。

2）誤碼檢測器：

包括：時鐘恢復電路（有的誤碼儀沒有，此時需要外時鐘輸入），碼型判決電路（從信號中判斷出碼型數據），錯誤碼型檢測電路（判斷碼型數據是否正確），碼型產生組件（產生與發送端相同的碼型，作為參考），誤碼計數器等。

以下是最簡單的誤碼儀構成示意圖：

圖1：誤碼儀構成示意圖

現代的誤碼儀比傳統的誤碼儀要復雜的多，應用更加廣泛，增加了抖動注入、均衡、加重、差模/共模干擾插入、噪聲加入、格雷碼產生等功能，滿足各種標準的要求，產生壓力信號，模擬惡劣的傳輸環境，評估被測設備或系統的性能。這里不再展開，只關注基本的誤碼測試分析功能。

③ 誤碼檢測原理

在介紹誤碼檢測原理之前，先來了解幾個基礎概念。

NRZ 信號：這是一種用于表示 0 和 1 比特的線路編碼。正邏輯時，正電壓代表邏輯1，等效負電壓代表邏輯0。

四電平脈沖幅度調制（PAM4）信號：這是一種使用脈沖幅度調制技術的線路編碼。PAM4信號有四個電壓電平，每個幅度電平分別對應邏輯比特00、01、10和11。換言之，PAM4編碼的每個符號由2個比特組成，它們對應一個電壓電平，即幅度。

圖2：NRZ 和 PAM4信號

格雷碼：格雷碼也稱為反射二進制碼，是連續符號相差一個二進制比特的一種編碼碼型。在PAM4中，00、01、10和11是分別表示電平0、1、2和3〈表1）的二進制比特序列。對于0、1、2和3電平，用格雷碼表示的相同符號為00、01、11和10。

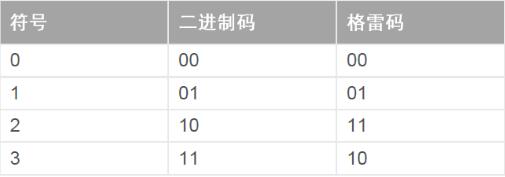

表1：二進制碼和格雷碼
