中電科儀器儀表有限公司研制的2443A峰值功率分析儀可用于測量和分析微波毫米波脈沖調制信號的多種幅度和時間參數，是表征脈沖調制信號特性的綜合性測量與分析儀器。具有測量帶寬大、頻段覆蓋范圍廣、測量動態范圍大的特點，同時可以選配USB連續波功率探頭，頻率范圍為9kHz～67GHz，脈沖功率測量范圍為-40dBm～+20dBm。可廣泛用于通信、雷達、電子偵查與電子對抗、航空航天、元器件、大功率電子發射/干擾機等測試領域。

在峰值功率測量模式下，通過設置不同的時基，以期能夠自動測量并分析微波毫米波脈沖調制信號的峰值功率、脈沖功率、平均功率、過沖、上升時間、下降時間、頂部幅度、底部幅度、脈沖寬度、脈沖周期、占空比、關閉時間、脈沖重復頻率、頂降等多種包絡參數。

為提升用戶體驗，2443A峰值功率分析儀具有“自動”功能，儀器前面板“自動”菜單包括“自動設置”和“自動居中”。

“自動設置”將調整垂直中心、垂直刻度、時基、觸發源、觸發電平、觸發延時、平均次數等參數，保證測量跡線以最佳、最快的方式顯示給用戶。2443A峰值功率分析儀一共有4個硬件通道，包括2個功率測量通道和2個觸發測量通道，只需一鍵操作，就可以完成這4個通道的自動設置。自動設置完成后，觸發延時自動設置為0ns，所有打開通道的平均次數自動設置為6，其它參數根據打開的通道數和被測信號進行自動設置。具體如下所述：

1、根據打開的通道數來設置觸發源和選擇時基基準通道

a）只打開一個通道時，儀器會將觸發源自動設置為當前通道的觸發源，時基的設置也以當前通道為基準。

b）打開多于一個通道（2～4個通道）時，觸發源保持不變，時基的設置只能以其中一個通道為基準，所選基準通道的優先級順序?yàn)椋和ǖ? > 通道2 > 觸發通道1 > 觸發通道2。同時，所選基準通道的測量信號能被自己的觸發源觸發到，只有這樣才會以此通道為基準設置時基，否則，按照優先級順序依次類推來選擇基準通道設置時基。

2、根據所測脈沖信號的占空比來設置時基

a）占空比大于10%時，時基的設置是以顯示至少2個周期的脈沖信號為基準。

b）占空比小于10%時，時基的設置是以顯示盡可能大的完整脈沖寬度為基準。

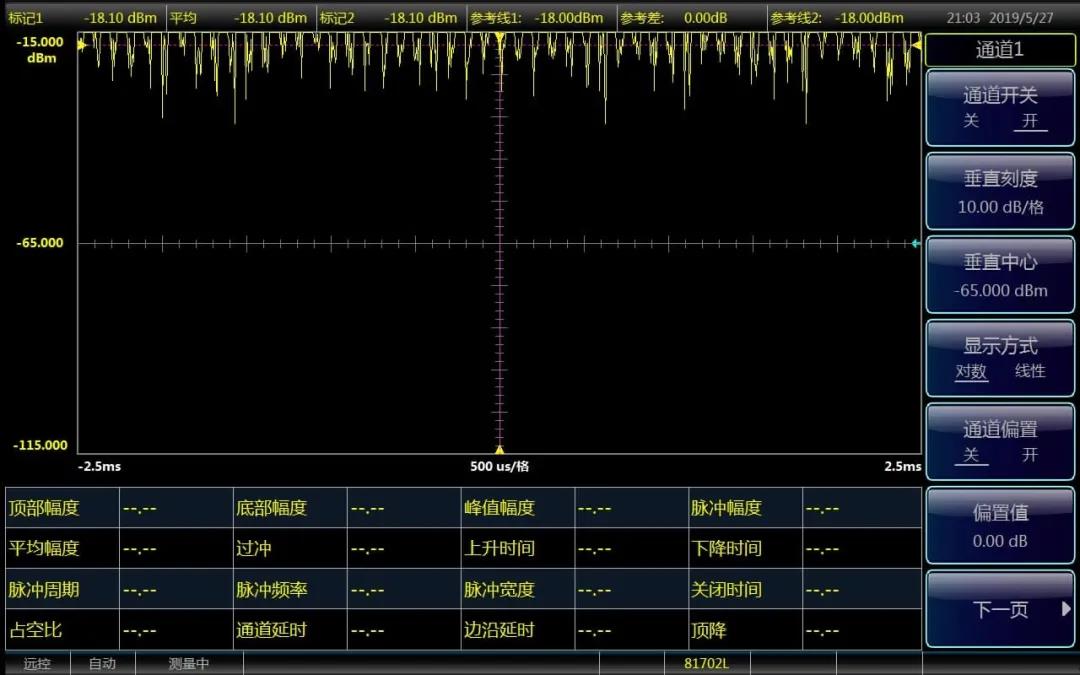

下圖所示為被測信號經自動設置后的顯示波形。

“自動居中”將調整垂直中心、垂直刻度而不改變時基等其它參數，將波形顯示在屏幕中央。當用戶對被測信號幅度進行較大改變時會導致波形顯示在屏幕之外，此時使用“自動居中”功能可方便的將信號波形設置到可觀測的最佳狀態。

此外，在觸發菜單中還有“自動電平”功能，使用該菜單時，儀器可根據當前脈沖調制信號的脈沖功率自動設置觸發電平，使信號可以穩定觸發。
