變壓器，是變電站的心臟、中樞，在運行過程中要求工作必須可靠。一旦出現故障輕則造成設備損壞，重則引發火情，危及正常的站內安全，因此，必須及時且有效地對變壓器進行熱缺陷檢測，以防止安全事故發生。

在變壓器出現故障的前夕，都伴隨著自身溫度的升高，而紅外熱成像是發現變壓器熱缺陷的最佳檢測技術，為變壓器的熱缺陷、設備狀態、安全運行監測提供紅外安全檢測。

變壓器熱缺陷分類

（1）套管：套管缺油、接觸不良、內部缺陷等

（2）箱體：變壓器漏磁產生的渦流損耗引起箱體或部分連接螺栓發熱

（3）散熱器：散熱器堵塞或閥門未開造成變壓器油溫升高

（4）重要部位接觸不良：導電回路連接部位接觸不良

（5）儲油柜：儲油柜缺油或假油位

（6）其它：線圈故障、鐵芯多點接地引起的局部發熱等等

根據DL/T 664—2016《帶電設備紅外診斷應用規范》標準內容，帶電設備的發熱類型包括電流致熱型、電壓致熱型、其他致熱型，變壓器的主要故障有如上六種。

▲高德智感全新C系列檢測某變電站變壓器

本文以（1）變壓器套管紅外檢測為主要故障類型進行分享。后續高德智感公眾號將針對以上故障類型分篇進行詳細分析。

▲變壓器套管異常發熱

一、紅外熱像儀檢測變壓器套管發熱

01.接觸不良導致異常發熱（最常見）

接觸不良導致的變壓器套管異常發熱是最常見的故障類型。將軍帽與外部接線板或內部導電桿易產生接觸不良，發生故障缺陷，而利用紅外熱像儀可清晰呈現，如圖，三相中一相套管頂端的將軍帽與其它兩相相比，表面溫度更高。（在負載不平衡的情況下也會出現，需具體分析。）

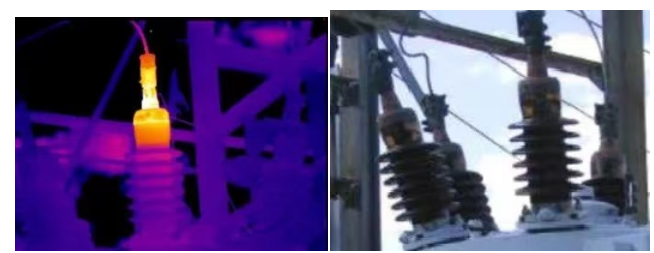

▲三相中一相的將軍帽溫度異常

●措施：在停電檢修時，對套管進行直流電阻測量。一般來說，異常發熱的一相的直流電阻高于其它兩相，若高壓套管存在接觸不良的現象，應當更換導致故障的零件。

02.充油套管內部缺油

通過紅外熱像圖像可清晰觀測到變壓器充油套管內部缺油，以及油位線。由于變壓器內油與空氣的比熱容不同，導致其在吸熱及散熱速度上不同，而通過熱像儀可觀察到充油套管外壁，溫度差異將清晰呈現一條溫度分界線，圖中箭頭所指就是該異常套管中的油位線。

▲套管油位線明顯

●措施：建議首先確定漏油的部位，當停電檢修時，需對漏油部位進行修理或更換，并對套管補充變壓器油。

03.套管內部缺陷

由于腐蝕、受潮、機械損傷等，套管內部會存在缺陷，該種情況也可能導致套管異常發熱。使用紅外熱像儀，可觀測到發生故障套管的整體溫度一般較其它套管正常相高。

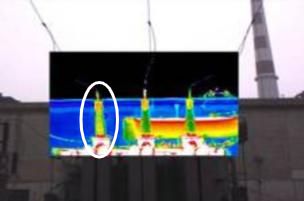

▲左邊相整體發熱

●措施：建議對套管內的變壓器油進行化驗，以分析缺陷的原因。

04.套管接觸點異常

如果套管內部或外部接頭存在接觸不良，或接點被氧化腐蝕，也可能導致套管接觸點溫度異常。在這種情況下，通過紅外熱像儀即可發現套管接觸點處溫度異常，溫度會明顯高于其它正常的點或線路。

▲接觸點溫度明顯高于其它點（紅色為高溫）
