圖5：A/B=2（左）、A/B=1/2（右）

通常，工程師們利用利薩如圖形來測量信號間的頻率比與相位差。但是，工程師們的想象力和創造力是無限的，他們在X-Y模式下解鎖了更多的利薩如圖形趣味玩法！

“被玩壞的”X-Y模式

例如，我們想要在示波器屏幕上顯示一個笑臉

圖7：預設的笑臉圖

1、邊緣檢測

運用OPENCV通過CANNY算子將圖像進行二值化處理，即可得到一個亮度階躍性較強的圖形，此時進行邊緣檢測，通過階躍卷積得到圖像中的邊緣信息。若圖像中有多個邊緣，那么會將所有的邊緣依次排序放入波表中。

2、矢量分解

將波表導入信號源，輸出X、Y兩個通道的同步信號，分別接入示波器兩路通道，開啟X-Y模式，得到圖形。

本次我們使用RIGOL最新發布的DS70000系列數字示波器進行演示：

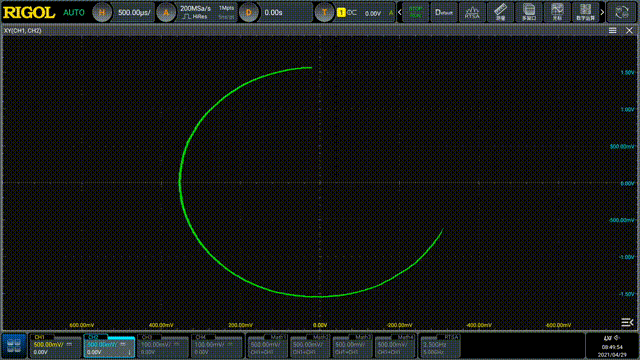

圖8：DS70000屏幕顯示（采用8bit分辨率、數字余輝功能關閉）

如圖所示，屏幕上出現了一個笑臉。但是這個笑臉模糊不清、忽明忽暗，需要用示波器的一些功能對其加以調試。

3、高分辨率

數字示波器的垂直分辨率是衡量示波器將電壓轉換為數字量的精細程度的重要指標。

示波器將模擬信號轉換成數字信號時，要將其量化，量化的精細程度則取決于垂直分辨率。當垂直分辨率高時，例如16bit，電壓V可以被量化成V/2^16 段，此時模擬信號的電壓進行數字化后，得到值也就更精確。而8bit分辨率時電壓只能被量化成V/2^8段。顯然，模擬信號轉換成的近似值誤差會更大。如同平時用的測量工具，1mm為單位的小尺測量物體必然沒有50um為單位的游標卡尺測量的準確。

那么，由于被測的模擬信號是連續的，精度高的示波器計算信號上相鄰兩點的數值差也會越小，因此點組成的線顯示在示波器上也就會更絲滑。DS70000系列數字示波器基于RIGOL新一代UltraVision III平臺，提供最高達16bit的垂直分辨率。

圖9：DS70000屏幕顯示（采用16bit分辨率、數字余輝功能關閉）

當分辨率較低時（圖8），由于量化噪聲及高頻噪聲的引入，圖形在屏幕上呈現模糊的量化狀態；而如圖9所示，在選擇16bit分辨率時，圖像線條的細節呈現更完美。

4、數字余輝

余輝一詞來自于早期的模擬示波器，它指的由于CRT上熒光材料被激發后發光，但是其能量下降是需要時間的，因此當電子束移開當前位置后，該位置上的熒光材料不會直接停止發光，而是逐漸變暗，導致了波形在屏幕上會停留一段時間，然后再逐漸消失。而現代的數字示波器通過提升波形捕獲率和波形的數學統計模仿出類似模擬示波器的多級輝度顯示效果，即數字余輝技術。

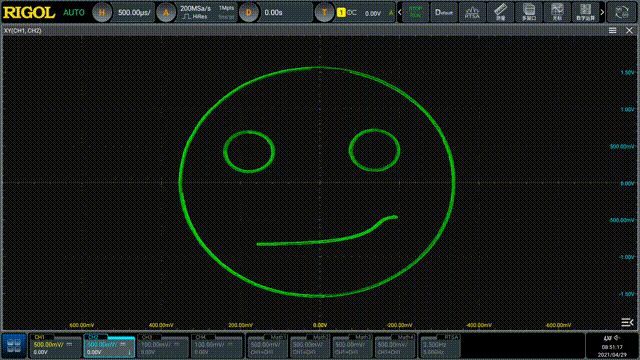

圖10：DS70000屏幕顯示（采用16bit分辨率、數字余輝功能開啟）

最終，一個完整、穩定的笑臉就出現啦！
