近期，由于采用了新的校準方法，PWC200平面波轉換器（PWC）通過軟件更新提高了測量精度并改善了可用性。通過這些更新，羅德與施瓦茨（以下簡稱“R&S公司”）為其用于研發、質量保證、生產和一致性測試環節中的創新5G基站大規模MIMO測試方案擴展了更多用例。該軟件將預裝在新的設備中，同時原有的 PWC200設備也可以通過升級來更新。

與以前的解決方案相比，升級后的PWC200在幅度和相位均勻性方面的精度提高了三倍。

兩年前發布的PWC200是市場上第一個基于PWC的解決方案。它已成為用于LTE和WCDMA（3GPP TS 37.145-2）的NR（3GPP TS 38.141-2）和有源陣列天線系統（AAS）一致性測試的符合3GPP規范的OTA基站測量方法。

隨著被稱為Type 1-O型的新一代基站變得愈加普遍，使用FR1頻段的5G基站的集成水平正在提高。Type 1-O型基站在FR1頻率范圍內運行，并具有集成了收發器的天線陣列，無法提供內部射頻接口。這要求所有一致性和生產測試必須通過空口（OTA）方式進行，這就對OTA測試技術提出了新的挑戰。

而對于諸如基站這樣的大型被測設備，高精度反射面的尺寸過大，勢必會大大提升系統的成本。R&S公司在其無線測試產品組合中采用了基于PWC技術，特別是針對大型被測設備的解決方案，擴大了用戶的選擇范圍。

為了進行精確的OTA測量，天線發送到被測設備（DUT）必須是平面波信號。被測設備周圍的平面波所在區域被稱為靜區（QZ）。這可以通過天線與被測設備之間設置較大距離來實現，因而需要大型且昂貴的屏蔽室。R&S擁有用于OTA測試的強大解決方案組合，可以應對這些挑戰。

緊跟用戶場景化需求，產品升級亮點多

與基于緊縮場 (CATR) 的系統相比，所需空間減少四分之三

PWC200僅需要其他OTA測試技術（例如緊縮場技術）的四分之一空間大小。其中一些基于緊縮場（CATR）技術，使用鍍金反射面產生平面波，從而使被測設備相對更靠近天線。

在 5G 基站大規模 MIMO 近場范圍內，即時測量遠場特性

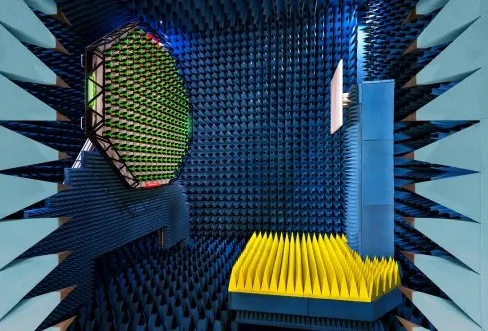

PWC200基于由156個寬帶Vivaldi天線組成的相控天線陣列，該天線陣列置于被測設備附近的輻射近場區，能在可調靜區內形成平面波。PWC200可以用作平面波合成器和近場掃描儀，專為5G基站大規模MIMO測試而設計，可在受控的微波暗室環境中進行實時的輻射功率和收發器測量（EVM、ACLR、SEM等）。

內置自檢測功能

PWC200具有內部射頻驗證功能，因而能在不使用外部天線的情況下對PWC200天線進行精確的監控和校正。

滿足全球5G頻段應用需求

全球各地5G頻段各有不同，PWC200的頻率范圍現在已從原來的2.3至3.8 GHz擴展到1.7至5 GHz，以滿足不同國家不同地區的5G應用需求。

R&S公司天線測試系統高級開發專家Adam Tankielun博士表示：“我們富有創造力和熱情的開發團隊重新定義了PWC200的校準程序，因此能夠幫助我們的客戶在測試其新一代基站產品時獲得最小的測量不確定性，并發揮出PWC測試系統的最大價值。用戶可以從單一供應商處獲得交鑰匙解決方案，并得到量身定制，以全面滿足其需求的支持和服務。”
