頻譜分析儀使用來研究電信號頻譜的設備，可以用來測量信號的失真、頻率穩定度、交調失真、譜純度等信號參數，也可以用來測量放大器、濾波器等系統的相關參數。

一般來說，頻譜儀可以分為三類：掃頻式頻譜儀、矢量信號分析儀和實時頻譜分析儀，其中，實時頻譜儀是隨著FPGA技術的發展而產生的一種新式頻譜儀，它可以在信號處理時完全利用所采集的時域采樣點來實現無縫對接的頻譜測量和觸發。

產品介紹

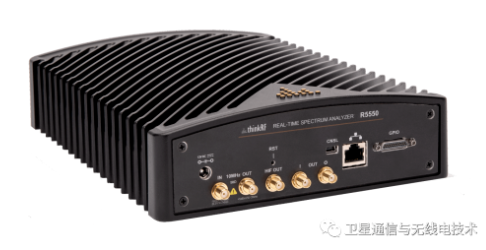

虹科HK-R5550實時頻譜分析儀使對數十億無線設備進行經濟高效測試和監視成為可能，它是以創新的軟件定義的無線電技術為基礎，在具有傳統實驗室級頻譜分析儀性能的同時，成本、尺寸、重量和功耗卻只有其一小部分。

便攜式無風扇虹科HK-R5550專為在實驗室，現場或車輛中的分布式部署而設計，具有高性能、軟件定義的RF接收器、數字化儀和分析儀的優勢。虹科HK-R5550分析儀無聲、輕巧，并提供以更堅固的外形來提高頻譜性能。在優化的軟件定義無線電接收機架構的基礎上，結合了實時數字化和數字信號處理功能。在一個集小型、時尚為一體的式平臺中實現了寬帶寬，深動態范圍和27GHz頻率范圍。虹科還提供了豐富的標準API和編程環境，可輕松、快速地與現有或新的應用程序進行測試和監視。

產品性能

大頻率范圍

商用無線系統的頻率和帶寬一直在穩定增長，以適應對不斷增長的更大數據速率的需求。虹科HK-R5550支持從9 kHz到27 GHz的頻率范圍，可以用來測試現代系統，包括三階攔截測試。

寬瞬時帶寬

諸如802.11ac標準之類的現代波形利用的帶寬占用高達80MHz，LTE-Advanced旨在利用高達100MHz的帶寬，而虹科HK-R5550在其直接轉換模式下可以提供高達100MHz的瞬時帶寬。

深動態范圍

用于表征IP3的RF測量通常需要大約100dB的動態范圍。虹科HK-R5550支持多個ADC，提供具有70dB動態范圍的寬IBW和具有100dB動態范圍的IBW。

實時采集存儲器和觸發功能

諸如與無線LAN標準相關的波形之類的現代波形都利用了基于數據包的信令技術。虹科HK-R5550通過提供基于硬件的實時頻域觸發功能以及最多可存儲1.28億個采樣的實時內存，從而能夠?qū)崟r捕獲多個數據包。

快速掃描速度

掃描速度決定了分析儀從分析一組頻率跳到另一組頻率的速度。虹科HK-R5550具有快速的設置時間，并提供復雜的捕獲控制。

體積小，重量輕，功耗低

虹科HK-R5550的長度和寬度小于一張紙，重量小于3kg，功耗小于20W，是傳統實驗室級頻譜分析儀尺寸，重量和功率的一小部分。

開放API

虹科HK-R5550提供了豐富的標準API和編程環境，可輕松、快速地與現有或新的應用程序進行測試和監視。

產品應用

虹科HK-R5550設計用于獨立，遠程和/或分布式無線信號分析。無論是作為單個設備使用還是作為無線傳感器網絡使用，HK-R5550是監測，管理和發射機監控的理想選擇，無論它們是在建筑物內還是分布在某個地理區域。應用包括但不限于：

﹒5G 無線技術

﹒測試測量

﹒頻譜監測

﹒射頻研究

﹒OEM 集成

﹒信號情報和電子情報（SIGINT / ELINT）
