Ceyear 3650系列多端口矢量網絡分析儀是中電科思儀科技股份有限公司推出的16端口一體化矢量網絡分析儀產品，一體化的解決方案相對于矢量網絡分析儀主機加擴展矩陣的方案更有優勢，具有多功能、高精度、大動態范圍、快速實時、多域分析等特點。整機配置了USB、LAN、GPIB、VGA等多種標準接口，能夠?qū)崿F(xiàn)頻域S參數測試、差分S參數測試、時域測試、信號完整性和幅相一致性測試等測試。

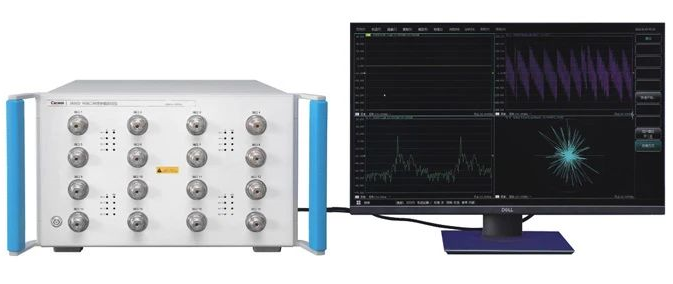

圖 1 Ceyear 3650系列矢量網絡分析儀

Ceyear 3650系列矢量網絡分析儀產品包括3650B（10MHz~9GHz）、 3650C（10MHz~14GHz）、 3650D（10MHz~20GHz） 3個型號，分為一體化16端口主機和觸摸顯示器兩部分，主要面向MIMO天線、濾波器、高速數字線纜和高速印制電路板的多端口網絡參數測試。

(1) 多端口S參數測試

3650系列矢量網絡分析儀提供了16端口256個網絡參數幅度、相位、群時延、時域參數等特性的測量，根據測量需求，可實現一次連接，最多完成256個網絡參數的創建和測量。每個測量提供了對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，以滿足多樣化的測量需求。

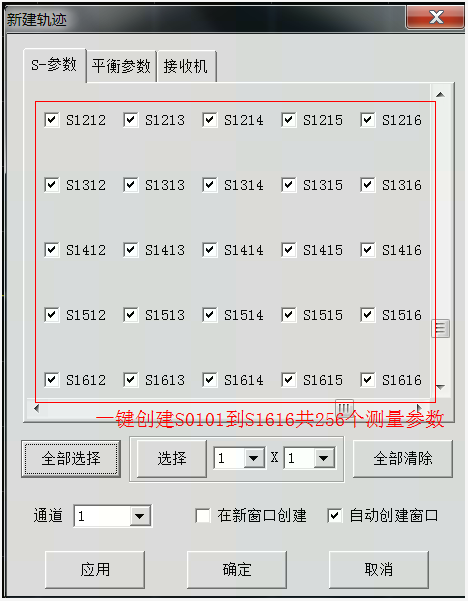

圖 2 S參數創建界面

(2) 大動態范圍

Ceyear 3650系列矢量網絡分析儀采用基波混頻接收的設計理念，整機動態范圍高達122dB以上，可以滿足大動態范圍的測試需求。

圖 3 動態范圍

(3) 測量速度更快

Ceyear 3650系列矢量網絡分析儀全頻段掃描，201點，600kHz中頻帶寬情況下掃描速度可達43ms。多端口測量參數搭配更快的測量速度，更加適合現代化工廠的自動測試，極大提高了工業產品的測試檢驗效率，降低單件產品的測試成本。

(4)阻抗測試

Ceyear 3650系列矢量網絡分析儀提供了高級時域分析選件，為高速鏈路信號傳輸質量的評價提供了有效的測量手段。利用TDR時域阻抗分析功能可以非常精準的評價傳輸線上阻抗特性的變化情況，定位不連續性。

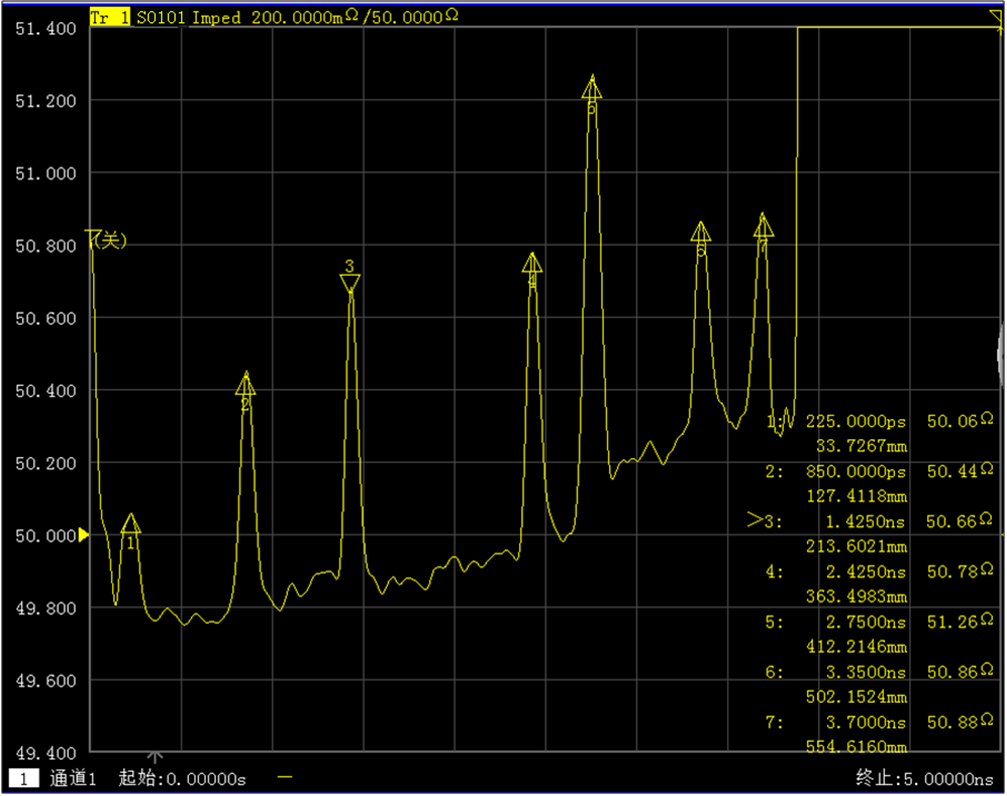

圖 4 阻抗測試

(5) 眼圖測試

Ceyear 3650系列矢量網絡分析儀高級時域分析選件提供了基于S參數的虛擬眼圖測試功能。相對于時域方式下的眼圖測試，整個測試系統無需碼流發生器，系統更加簡單。眼圖功能提供了模板測試功能，根據不同的高速數字通信標準，可以使用預先定義好的眼圖模板高效地實現Pass/Fail測試。

圖 5 眼圖測試
