如何不脫離現場環境對持續工作的儀表進行校準？儀表定期“校準”是保證其功能的必要環節，但如果用傳統方法將儀表拆卸下來送到實驗室校準，既費時費力又嚴重影響生產和研發進程；為保證產線的高效可靠，在儀表使用現場對其進行自動化校準是更好的解決方案。

以變送器和記錄儀為例，這兩種儀器儀表設備在工業生產和實驗室測試領域中至關重要。變送器是一種將模擬量信號轉換成電動信號的遠傳設備，比如轉換成4~20mA電流信號或1~5V電壓信號。記錄儀設備可以長時間、多通道同步測量多種I/O信號，如熱電偶、熱電阻、直流電壓等。橫河設備以其高精度、長期穩定和強抗干擾特性，但為了保證設備使用精度，也必須請計量部門定期對它們進行檢定校準。

橫河溫度變送器

橫河無紙記錄儀

為了保證產線和實驗的穩定連續運轉，我們推薦使用橫河CA550型號的多功能校驗儀，為上述儀器儀表進行現場自動校準。CA550的精度等級和長期穩定性在業內處于領先地位，一臺儀器即可校驗各種信號（電壓/電流、熱電偶、RTD、電阻、頻率、脈沖），大大提升工作效率。

下面為大家介紹橫河CA550多功能校驗儀在儀表自動化校準中常用的三大功能，以及相應的使用方法。

1. 標配HART通信功能

HART協議是一種兼容4~20mA模擬信號的數字通訊標準，在一定程度上保證了現場儀表的互操作性，如讀取儀表的制造廠商及設備型號、設定或校正變送器零點和量程、4mA及20mA修正等。

打開LOOP POWER為變送器提供24V環路電源，打開250Ω通信電阻，取得通訊信號。

HART通信連接示意圖

CA550 HART設置界面

2. 開放的TMCTL庫

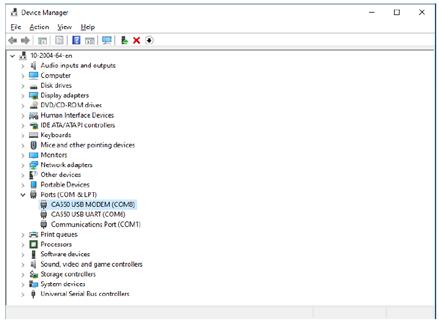

基于Windows系統的開放類庫TMCTL方便用戶有效地調用dll文件連接橫河所有的設備。CA550采用USB虛擬串口通信方式，安裝橫河YKCDC驅動即可被操作系統識別為COM端口（WIN10系統無需安裝驅動）。

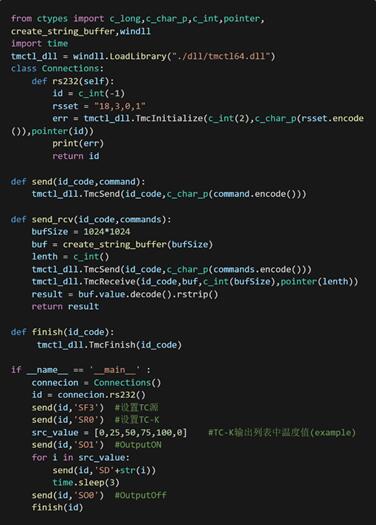

以下例程控制CA550，自動輸出K型熱電偶信號校驗記錄儀 (僅供參考，不做商業用途)。

記錄儀自動化校驗解決方案

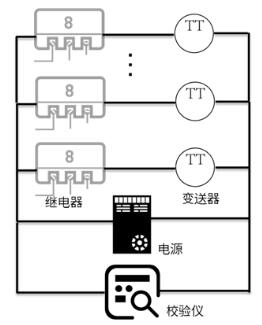

在產線上，一臺CA550有時需要連續校驗7~8臺變送器，這時候就需要使用多路繼電器進行切換，通過一定的時序邏輯實現自動化校準多臺變送器的方案。

3. 自動輸入/輸出測試

CA550通過為校準對象的每個步驟設置源值，可以自動執行輸入/輸出測試。校準結果(如發生值、測量值、錯誤率、日期/時間和通過/失敗)以CSV格式保存在CA550內存中。通過標準USB電纜將CA550連接到PC，可以將該儀器識別為大容量存儲設備，用來將數據傳送給PC。該方法無需任何編程知識，簡單幾步即可生成結果。
