PCR-LE/LE2擁有可抑制浪涌的功能。同時該功能還可保護PCR-LE/LE2系列免受電壓尖峰的影響?？赏ㄟ^所使用的負載情況，選擇開啟或者關閉浪涌抑制功能。

如果想避免任何電壓過沖或下沖，可設置浪涌抑制功能一直為打開狀態。但是，當使用具有再生反饋的負載(例如：電容負載或電池)時，那么將建議關閉浪涌抑制功能。

從本期內容開始將向大家介紹一下浪涌抑制功能的詳細信息，也會和大家講解一下使用與不使用浪涌抑制功能時的區別。作為第一期的內容，想為大家介紹一下使用浪涌抑制功能時的詳細信息。

一、時序圖

下圖1顯示了浪涌抑制功能打開時的時序圖。

※ 當PCR-LE/LE2系列處于出廠設置時，浪涌抑制功能是默認為打開狀態。

1. 當輸出關閉時，輸出處于高阻抗?fàn)顟B(tài)。

2. 當輸出被打開時，電壓在最開始的200mS內將保持為0V，之后電壓將上升至設定值。

3. 當關閉輸出時，電壓將先下降至0V并保持大約200ms，之后輸出將保持為高阻抗?fàn)顟B(tài)。

由于可在0V時停留大約200ms，所以浪涌抑制可以防止輸出關閉時的電壓過沖或下沖。即使由于感應負載而發生感應反沖(反向電壓浪涌)，PCR-LE/LE2系列也可以在200ms內吸收反向電流。

反向電流為感應負載的放電電流。如果放電電流有影響負載狀態的情況下時，請關閉浪涌抑制功能。

下圖2顯示了高阻抗值，可供參考。

二、電壓波形

下圖為在不同負載的情況下關閉輸出時的實際電壓波形。

條件：使用PCR500LE輸出50Vdc后，將其關閉。

· 空載狀態可見圖3，電壓保持在0V約200ms。在切換至高阻抗不久后就可觀察到下沖。

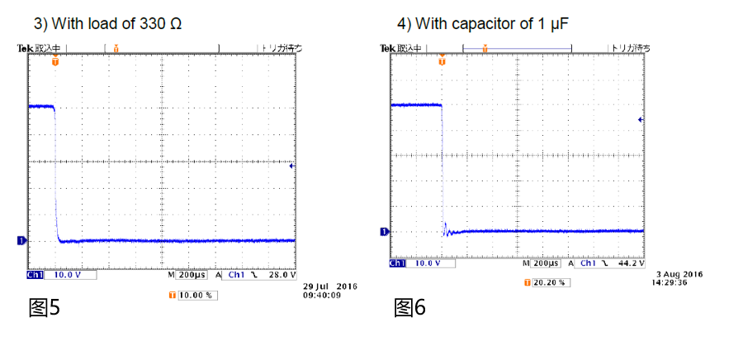

· 使用較低的負載電阻(參考圖4與圖5)，或較大的電容器(圖6)，下沖減少或幾乎消除。

引起下沖的原因：

1. PCR500LE中從低阻抗切換至高阻抗時的開關電路

2. 在PCR500LE的輸出端子處的電容器(X電容器與Y電容器)

3. PCR500LE中的內部布線

當輸出關閉時，非常小的能量被存儲在了PCR500LE的內部布線中。這些剩余的能量在負載電阻或電容中耗散，因此如圖4至圖6所示，抑制了電壓下沖。
