OBC的作用

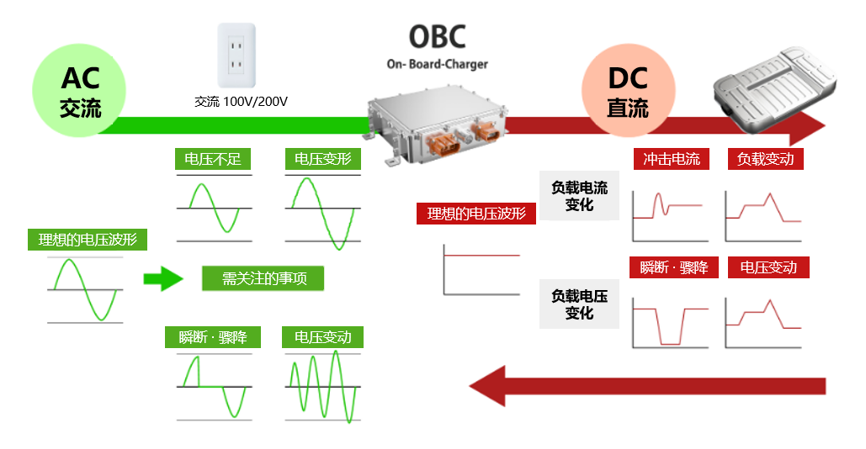

OBC(ON-board Charger)車載充電器是將家用插座等的交流(AC)轉換為直流(DC)，然后對電池進行充電的車載電器元件。近年來，車載充電器不僅可對應V2H模式應用于休閑以及災害時用電源，還出現了與接線盒等其他組件集成的模塊類型。
對車載充電器的要求為在AC側即使發生電壓不足、電壓變形、瞬斷或驟降、電壓變動的情況下時也能正常工作。并且還要求可對DC側提供穩定的電力供給、其他車載電器元件的電壓 · 電流變化具有耐性。
車載充電器的AC側評估

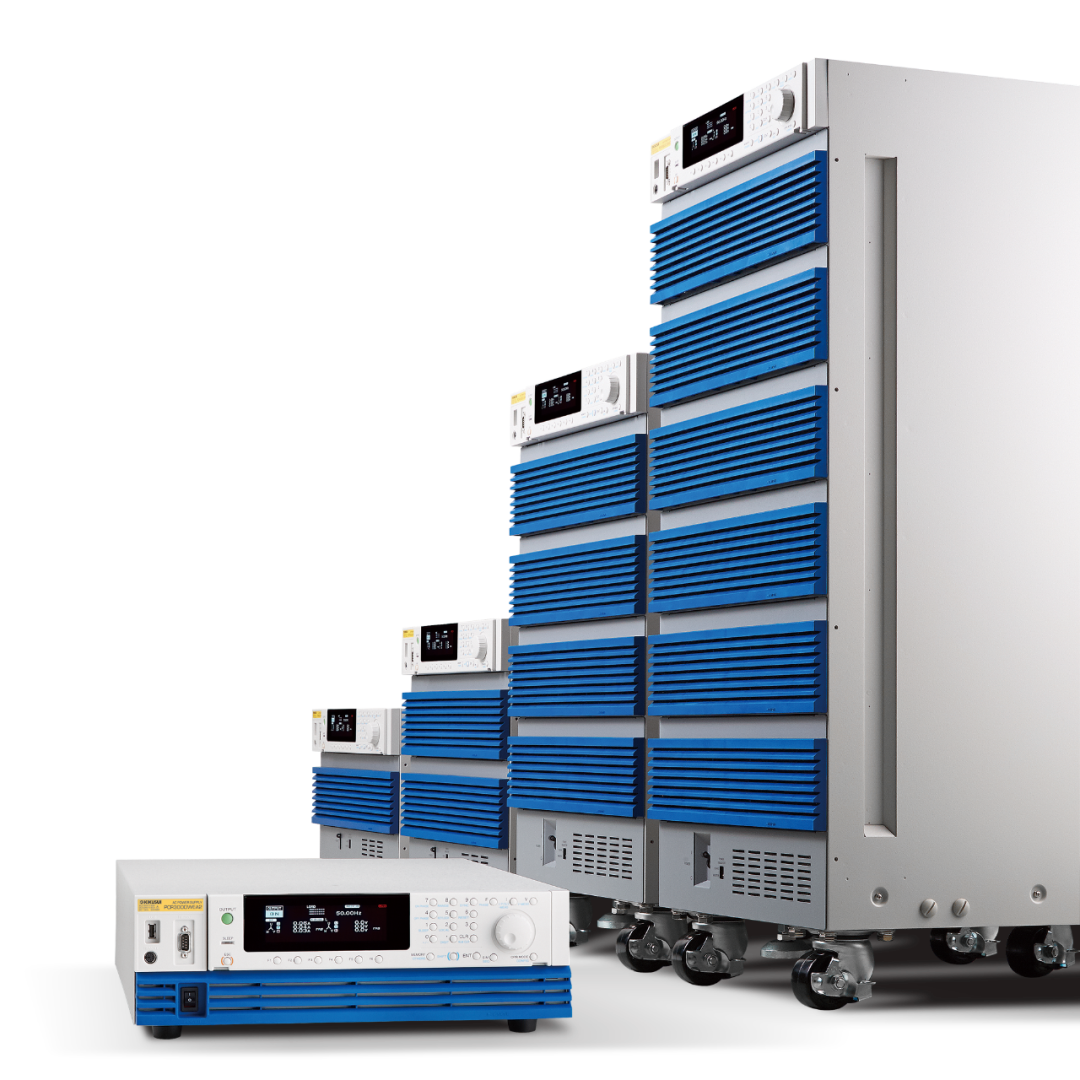

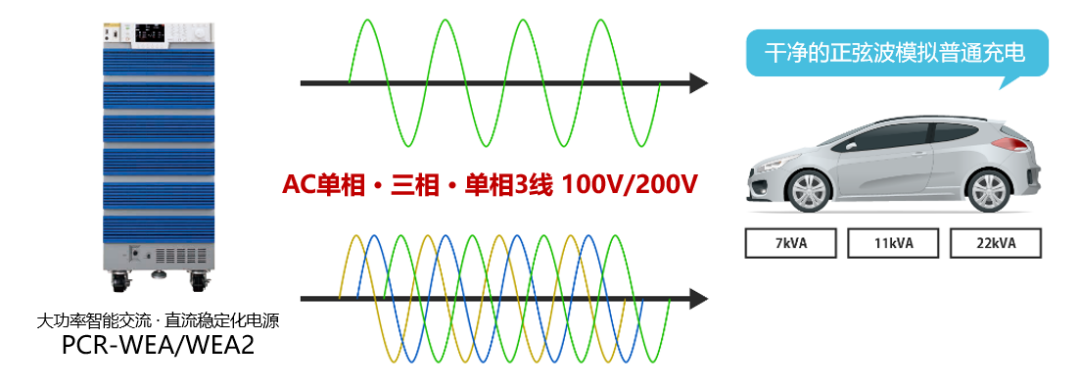

對于車載充電器的AC側評估可以使用菊水的大功率智能交流 · 直流穩定化電源PCR-WEA/WEA2系列。通常情況下，車載充電器的規格為單相100V · 單相三線200V · 三相200V，其容量為7kVA · 11kVA · 22kVA。但是，使用PCR-WEA/WEA2系列與以往型號相對比，尺寸只有以往型號的6分之1，但是卻可以輸出36kVA的大容量。其頻率也可進行5kHz為止的可變，從而可以再現世界各國的電源情況。另外，PCR-WEA/WEA2系列還具備了可抗沖擊電流的能力，峰值電流可流動額定值的4倍、沖擊電流可流動額定值1.4倍的500ms。
· 豐富的輸出：單相100V/200V、單相三線、3相200V使用1臺就可輸出
· 超小型：單一機柜即可實現36kVA
· 抗沖擊電流：可對應額定峰值電流的4倍、額定沖擊電流的1.4倍(500ms)
· 搭載時序功能：可進行電源電壓變動、輸出開始相位設定、高次諧波合成
· 可再現世界各國的電源情況
豐富的時序功能

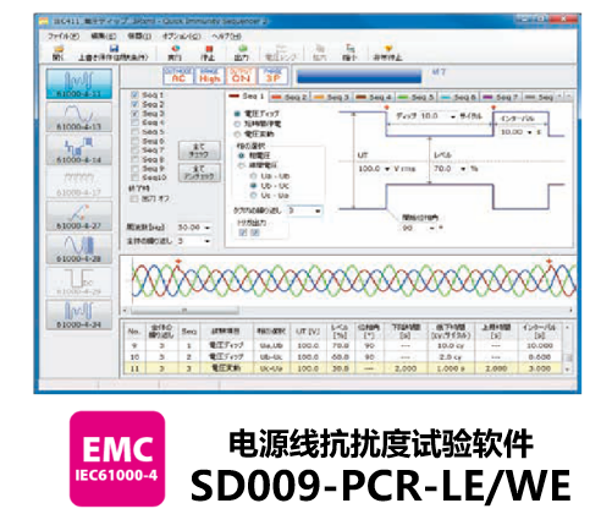

PCR-WEA/WEA2系列具備了豐富的時序功能，除了可以再現AC側發生的電壓不足、電壓變形、瞬斷或驟降、電壓變動等現象，還可以制作40次為止的高次諧波合成波形。
另外，因為可以設置輸出開始時的相位，所以也可以制作相位90度與270度等對車載充電器來說很嚴格的輸入波形。除此以外，還可進行電源變動的國際標準IEC61000-4-11與IEC61000-4-28、IEC61000-4-34的試驗。
