研究背景

在物理學中，導體具有阻礙電流的性質，這種阻礙作用的大小叫做電阻。隨著測試對象的不同，測量需求也大不相同，在工程測試中，我們經常需要對微小電阻進行測量。

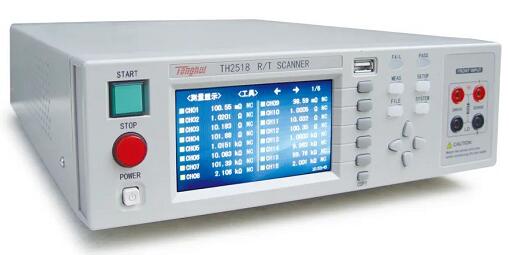

同惠TH2518直流低電阻測試儀可針對變壓器、電機、開關、繼電器、接插件等各類直流電阻進行測試，電阻精度高達0.05%，在 200mΩ 量程下，電阻分辨率更是達到了 10μΩ 的水準，測試掃描范圍從 10μΩ 到 200kΩ，而且通過對溫度補償等多種輔助測試功能的添加、設置參數和測量數據的靈活保存，以及對各種主流前沿的通訊接口的支持，在提高測試效率的同時，更提升了您的測試管理。

聚焦性能特點

一、觸摸屏操作

帶觸摸功能的4.3英寸24位色彩色液晶屏，分辨率高達480×272，中英文可操作界面，兩種語言可選，漸變的觸摸屏著色，視覺清爽，菜單操作友好、簡潔、美觀、易用，您只需用手指按動屏幕相應功能，就會進行相應的工作，便于您設置測試條件及測試結果的顯示等。

二、支持6板卡，板卡間同步掃描

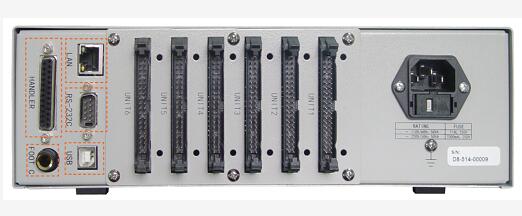

（儀表后面板）

（測試單元可插拔）

TH2518系列電阻/溫度掃描儀最多可集成 6 個獨立的測試單元，測試單元間掃描測試可同步進行，在保證單機測試精度的同時，將測試速度提高 6 倍，使最高測試速度可達 600 次/秒。儀表后面板中的每個測試單元均可插拔，您可以根據實際應用場合，合理節約成本。

三、90路電阻/溫度掃描測試

TH2518系列電阻/溫度掃描儀最多可達90路的電阻/溫度掃描測試端，以及每個通道測試端可編程，極大提高了產品掃描測試效率和靈活性。

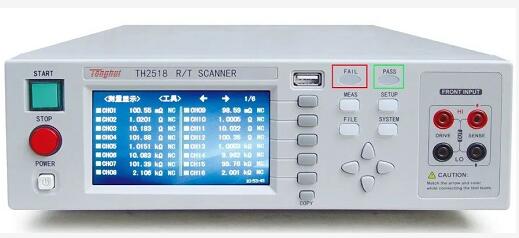

（每個測試回路可以單獨輸出pass/fail信號）

在掃描模式（Scan），比較狀態打開且全部打開的掃描通道都測試合格時 PASS 燈亮，否則 FAIL 燈亮。在單機模式（Alone），比較狀態打開且前面板測試合格時 PASS 亮，否則 FAIL 亮。

（接線實物圖）

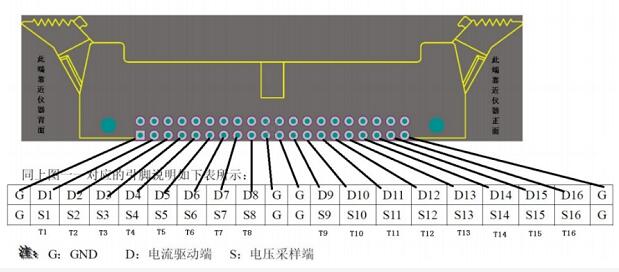

（接線對應圖）

通過接口樣圖和接口實物圖，可以得出T1~T16的對應關系

TX：T表示測試端，X表示數字，T1-T16共16個測試端，每個TX有一對組成：DX和SX。DX：驅動端，分別有D1-D16；SX：采樣端，分別有S1-S16，兩個TX端可以組成四線測試電阻。

1、四端測量：

共有T01-T16合計16個測試端，每個測試端都有D（驅動端）和S（采樣端）組成，兩個TX端組成一個測試回路，采用四線制測量方式，保證測試小電阻的精度。

2、靈活的組合接線方式：

1）以其中一個TX為公共端，其他15個TX分別連接一個電阻可組成15個測試回路
