全新上市的DAQ-9600數據采集器，是一個具有高靈活性和高效能的模塊化數據采集器；以內建精準的6 ?數字電表為測量的基礎核心，主機可配備3個模塊，并提供5個開關模塊以滿足不同的測量需求；用于分析產品特性的研發，系統測試或故障診斷的生產制造，讓整體的測試更簡單、快速。

DAQ-9600提供5個開關模塊，包括通用型模塊(DAQ-900/ DAQ-901)、多功能模塊(DAQ-903)、矩陣式模塊(DAQ-904)以及高電壓高電流模塊(DAQ-909)，用戶可依測量需求任意組合搭配。

DAQ-9600配備 4.3” TFT 彩色顯示屏，簡約的功能鍵設計，以不同格式呈現測量數據，如數值、條形圖、趨勢圖和直方圖。DAQ-9600可測量14種輸入信號，包括溫度(RTD/熱電耦/熱敏電阻)、電壓(交流/直流)、電流(交流/直流)、電阻(兩線制/四線制)、應力(直接/電橋)、頻率/周期和電容。DAQ-9600配備LAN、USB和Mini GPIB(選配)，并提供免費的DAQ-Data Logger軟件。

多變需求的客制配置

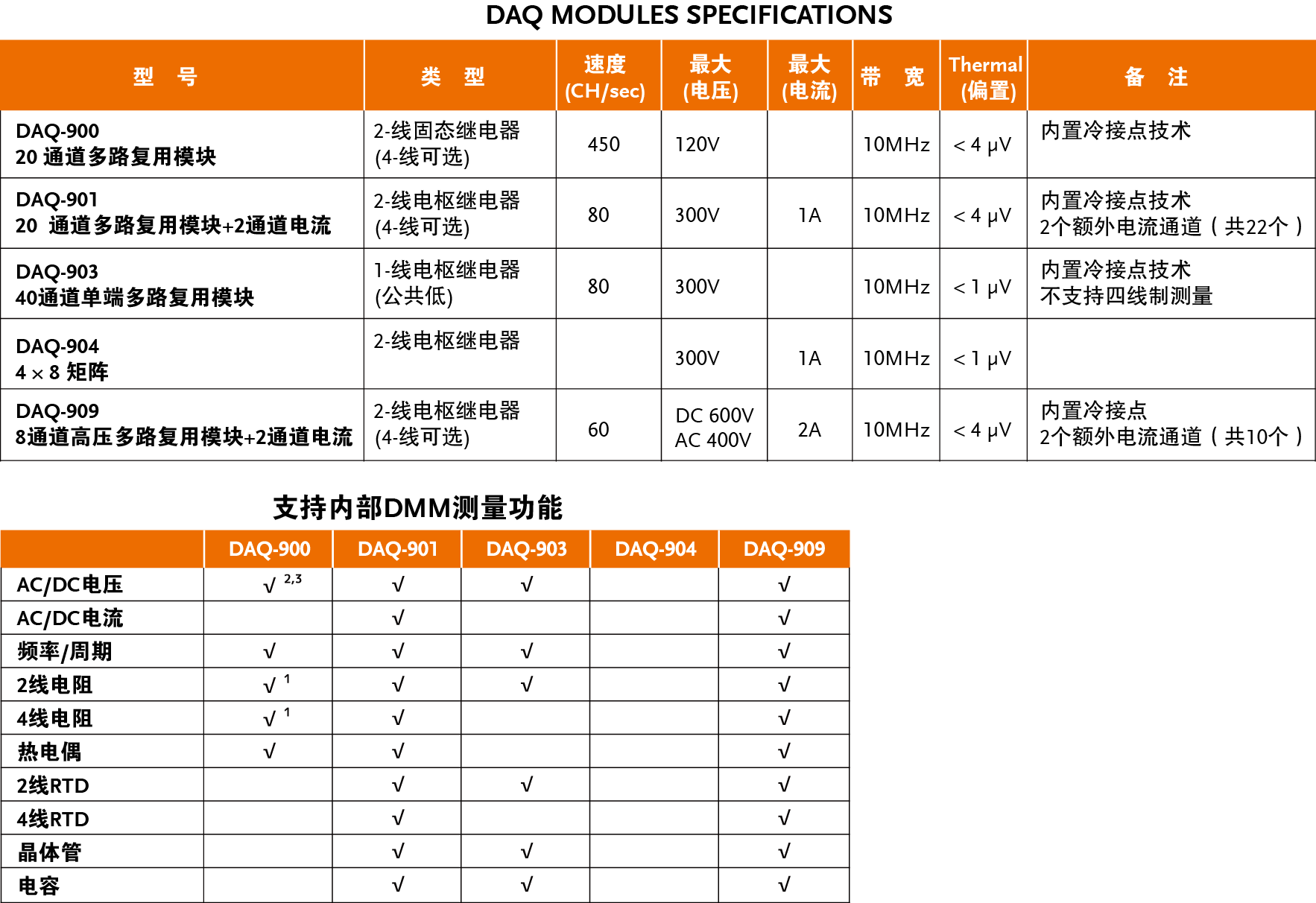

DAQ-9600提供3個模塊插槽，均可用來安裝開關和控制模塊，并提供5種不同模塊以滿足不同的測量需求。這些模塊包括通用模塊、多功能模塊和矩陣模塊，可任意選擇、混搭這些模塊，以獲得您目前最需要的功能，并隨應用需求增加，隨時更換或添加模塊。每個模塊的測量通道皆可獨立配置，包括測量功能、擋位、速度，甚至是分別設定高級測量功能，例如偏移補償。DAQ-9600可提供多達 60個兩端測量、120 個單端測量，或 96 個矩陣交叉接點，在完成復雜多樣的測量工作時，同時節省工作臺空間和成本。

精確的測量

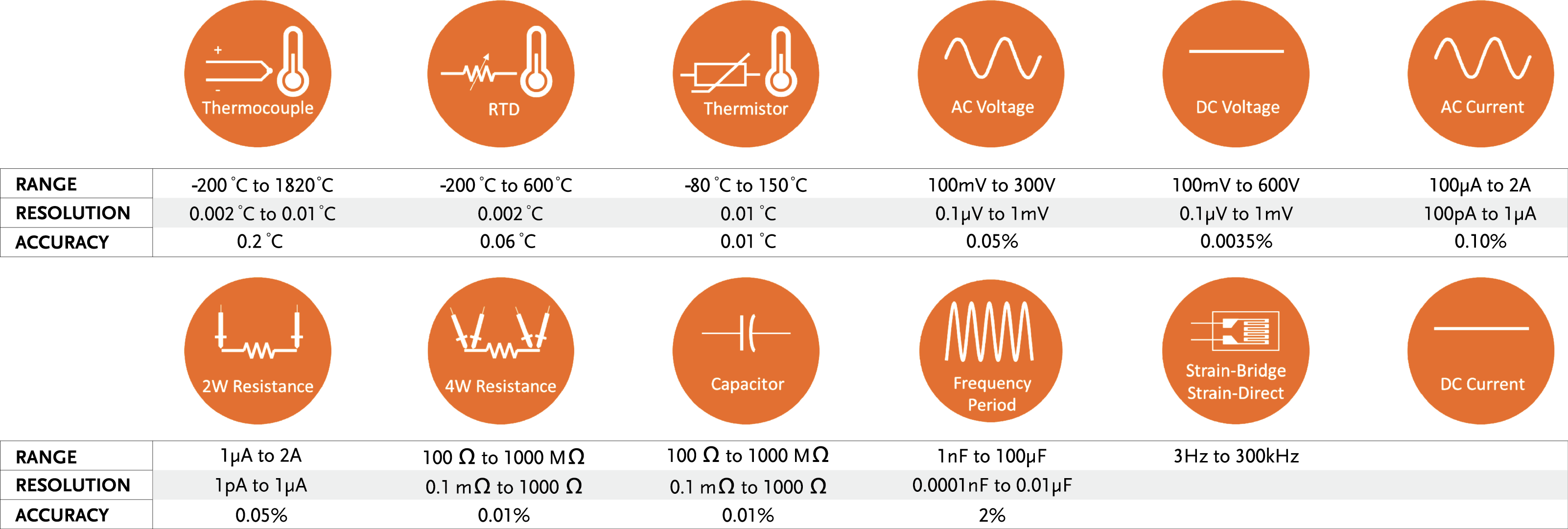

DAQ-9600的測量核心是 6 ? 位數字電表，是具有工業級數位電表的功能和效能。可針對14種不同的輸入信號進行測量和轉換，除了高分辨率外，還提供0.0035%直流電壓基本準確度、0.05%交流電壓基本準確度和0.01%電阻基本準確度(一年校驗期內)。此數字電表的功能，可在搭配通用型模塊(DAQ-900/ DAQ-901)、多功能模塊(DAQ-903)以及高電壓高電流模塊(DAQ-909)使用；所有多任務器模塊都采用「先斷后連」掃描，確保一次只閉合一個通道(或一對通道)。

內建的信號調節

傳感器的使用在數據采集器的應用中，扮演重要的角色，將物理量轉成電子信號，例如溫度的測量(溫度轉電壓)、壓力和應力的測量(電阻轉電壓)，DAQ-9600無須依賴外部或插入式信號調節模塊，來處理直流電壓以外的功能，不僅大幅減少外部接線所產生的噪聲和誤差進入系統，提高可靠性；同時，避免不必要的線纜、分線盒和信號調節組件的使用，讓配置變得更快、更容易。以溫度的測量為例，熱電耦的測量常伴隨著席貝克效應(兩種不同電導體或半導體的溫度差異而引起兩種物質間的電壓差的熱電現象)，DAQ的模塊均提供冷接點補償(除DAQ-904外)，確保為測量熱電耦的所有通道提供最大的準確度，避免使用外接冷接點的溫度延伸線，徒增外部接線產生的噪聲和誤差進入系統。
