新品介紹

在汽車電子領域，線束電纜、匯流橋一直扮演著至關重要的角色，它們不僅是實現車輛電氣部件連接、功能傳輸?shù)年P(guān)鍵，還是保障安全、滿足設計需求以及確保信號傳輸和電源供應穩定性的重要組成部分。

因此，在生產過程中，對線材進行精確、高效的測試顯得至關重要。而TH8610系列線材測試儀正是這樣一款設備，它以其獨特的1A恒流、外四線式測量技術，帶接觸檢查，保證接觸結果正確可靠，為線材綜合測試的精確測量提供了有力保障。

技術領先，精確測量

汽車電池匯流橋焊接點、鉚接點以及緊固件等接觸類電阻往往非常小，通常處于mΩ甚至μΩ級別。使用傳統的恒壓法或小電流恒流法進行測試時，很難達到理想的測量精度。而同惠憑借多年在直流低電阻測試技術領域的積累，成功研發出了針對μΩ級別的接觸電阻測量技術。

這項技術之所以能夠保證μΩ級別的測量精度，是因為它融合了以下三大關鍵技術：

a） 采用恒流法測試，并將恒流源電流提高至1A

b） 采用了四線制測量技術，也稱四端測量法，有效去除線壓降帶來的測試誤差。

c） 儀器支持短路清零技術，正確清零后測試精度可達1μΩ，分辨率0.1μΩ。

四端測量技術原理如下：

激勵源為高精度最高可達1A的恒流源，電流從HCUR流入被測件后從LCUR流出，測量量程電阻兩端電壓即可計算出電流，同時通過HPOT和LPOT兩端采樣被測件電壓，根據歐姆定律R=U/I即可計算出電阻值。

四端測量法測試的是回路實際電流和被測件兩端實際電壓，因此可忽略引線的線壓降，測試精度更高。

擁有獨特的專利技術

二分法短斷路掃描技術，它可以在毫秒級別內完成短斷路的測量。為了滿足短斷路測試對效率的需求，我們同惠研發出了二分法短斷路測量技術的專利。這項技術可以在10毫秒內完成128個Pin腳的測量，從而極大地提升了測試效率。

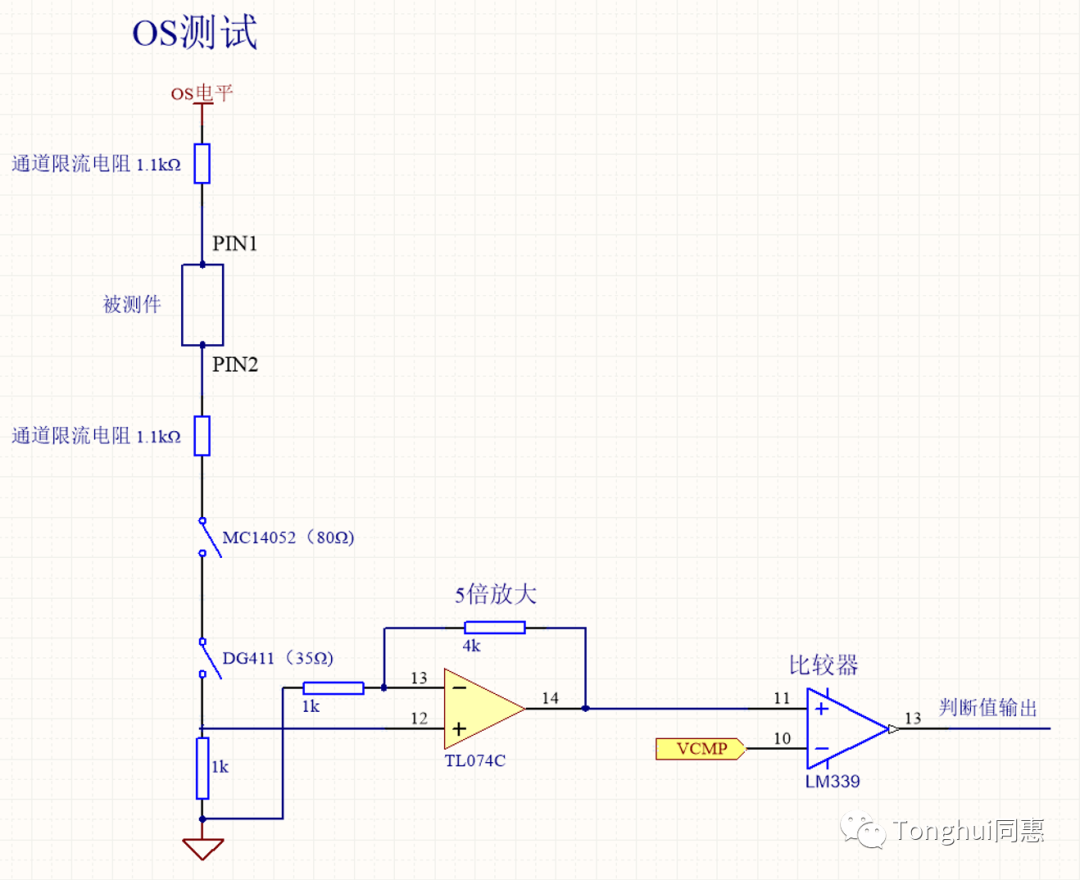

以下是斷短路測試簡化的原理框圖：

支持熱敏電阻（NTC）測量

熱敏電阻（NTC）測量是個難題，主要原因在于其電阻值會隨環境溫度發生變化。這意味著溫度的微小變化都可能對其電阻值產生顯著影響。通常需要同時測試阻值和溫度，并確定在特定溫度下電阻的上下限范圍。而TH8610系列采用了一種直流電壓測試方法，將恒定的4V電壓加到NTC電阻的兩端，然后采集電壓和電流，通過公式R=U/I計算出電阻值。

同時，通過溫度傳感器測量得到當前溫度T0。根據客戶提供的R-T表，我們可以得知在T0環境下NTC電阻的上下限（Ru和RI）。然后，機器會自動判斷所測得的電阻值是否在這個范圍內。

特有的高低壓分離專利技術

線材測試時，需要測試短端路、導通、元器件、耐壓、絕緣等參數，各種不同參數測量技術不同，有直流低壓、直流高壓、交流低頻高壓、交流高頻低壓等信號，如此復雜信號在一臺儀器內相互會產生干擾，影響測試穩定性和精度。

同惠特有的高低壓分離專利技術，將高低壓、高低頻信號相互隔離，有效解決了相互干擾，并將儀器自身絕緣阻抗＞100GΩ，從而使測試的絕緣電阻范圍達到了5GΩ。
