今日，深圳市鼎陽科技股份有限公司發布SSG5000X系列射頻模擬/矢量信號發生器。射頻輸出頻率高達6 GHz, 內部基帶源帶寬150 MHz。

SSG5000X 可作為本地振蕩器（LO）,發射器（transmitter），或干擾信源，廣泛應用于測試器件、接收機及各種通信系統，適用于生產和研發場景。

▼ SSG5000X系列射頻信號發生器介紹視頻

強大的ARB模式

消費類電子發展迅速，工程師在驗證產品性能時，需要模擬多種通信標準和協議信號。SSG5000X 支持協議文件播放，內置常用協議文件， 可產生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各種通信協議信號，幫助工程師完成通用電子設備的驗證工作。

在ARB模式下，還可產生、播放波形序列文件；生成多載波信號；給調制信號加入實時AWGN（加性高斯白噪聲），滿足接收機測量各種場景的測試；對信號進行削峰，并顯示CCDF值；使用mark標記波形文件的symbol，并輸出IQ_event觸發信號，可與另一臺機器實現波形同步。

▼ ARB模式產生、播放波形序列文件

▼ ARB模式生成多載波信號

CUSTOM模式-快速創建滿足測試標準的波形

IQ調制是一種非常有效的傳輸信息的調制方式，SSG5000X可輸出多種常用的IQ調制信號，比如QAM，PSK，ASK，FSK等。符號率作為其重要指標，在SSG5000X中，符號率可設置為高達120 Msps。

▼ custom模式下輸出常用IQ信號

多音模式-輸出多音信號

多音信號由多個正弦信號組成，可用于音頻行業測試（Audio Measurements）。在通信行業中，雙音和多音信號也可用于測試放大器，接收機的非線性失真。幾乎所有的地面及衛星通信中都需要多音測試。SSG5000X-V 矢量信號源是產生用戶定義的多音信號的理想選擇。

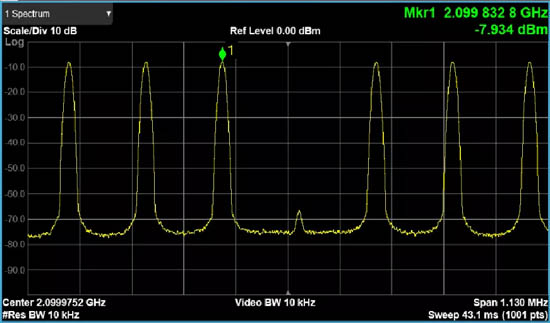

▼ 多音模式，輸出多音信號

功率計控制套件-修正線損

傳輸線越長，損耗越大，為了確保信號在經過傳輸線到達被測設備（DUT）之前仍具有良好的平坦度，需進行平坦度修正來補償傳輸線及開關阻抗造成的傳輸損耗。RF系統中傳輸損耗與頻率有關（頻率響應），SSG5000X可配合主流功率計，進行多個頻點的平坦度修正，可方便修正線損。

▼ SSG5000X進行平坦度修正
