同惠電子最新發布了TH6680系列可編程雙向回饋式大功率直流電源，該系列產品在3U機箱內融合了電源和負載兩種設備，不僅可以作為一臺獨立的功能強大的雙向電源使用，也可以作為一臺獨立的回饋式負載使用，并且將吸收的功率高效潔凈地返回至電網，具有標準的雙象限功能。高達92.5%的能量回饋效率，可以給用戶帶來直接而可觀的經濟效益。該系列產品的大規模推廣應用，是國家大力倡導綠色能源的必然趨勢，也必將創造極大的社會效益。
TH6680系列利用主從模式支持并機并主動均流，功率最大可擴展至480kW。產品內置函數發生器，可以自由產生任意波形，并可以通過USB接口導入LIST生成波形。本系列產品具有高效的設置功能、豐富的測量功能和極高的可靠性。
TH6680系列可廣泛應用于動力電池、儲能系統、充電樁、風能/太陽能、新能源汽車、電信、電力、大功率電器設備等諸多領域，是一款功能全面而強大，適用范圍極為廣泛的綠色環保產品！
TH6680采用7吋TFT電容觸摸屏，具有優異的人機交互體驗，顯示信息更豐富，設置參數更方便。具有多CPU處理架構，使用戶響應更及時。標準3U高、19英寸機架寬度，方便客戶組建自己的測試系統！
簡要介紹
· 寬范圍三相交流輸入電壓：360VAC-528VAC
· 雙向電源與可回饋式負載融為一體
· 高達92.5%的能量回饋效率
· 輸出電壓0-80VDC
· 三種電流輸出機型：120A，240A，360A
· 三種功率輸出機型：5kW，10kW，15kW
· 寬范圍定功率輸出，可最大擴展至480kW
· 具有電源模式下CV、CC、CR、CP和負載模式下CV、CC、CR、CP功能
· 內置函數發生器
· 7吋24位色TFT LCD電容型觸摸屏
· 高功率密度：3U/19英寸機箱寬，單機最大功率15kW
· 功率因數高達0.99
· 可設定定時輸出時間（0.01-9999.99s）
· 屏幕信息存儲于U盤
· 中英文可操作界面
· 靈活方便的文件操作系統
· 可通過USB HOST自動升級儀器操作軟件
· Analog接口用于實現外部模擬控制
· RS232、USB HOST、USB Device、LAN、GPIB接口
· 自帶硬件OVP、OCP、OPP、OTP保護
· 支持SCPI和MODBUS協議
功能特點
A. 寬范圍輸出

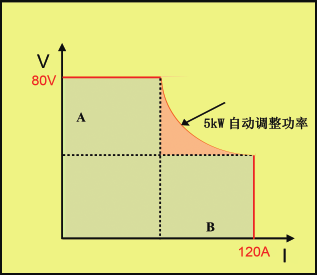

寬范圍電源較于普通電源具有更寬的輸出電壓、電流范圍，單型號電源可滿足客戶多規格產品的測試需求。電源的電壓與電流輸出受極限功率的限制，通過減小輸出電流可獲得更高的電壓或者降低輸出電壓可以獲得更大的輸出電流，因此要比傳統的“矩陣”電源更加靈活。如圖所示：
寬范圍電源輸出特性
普通電源輸出特性
B. 雙向電源
TH6680系列雙向回饋式大功率直流電源既可以作為源輸出（正向電流），又可以作為載吸收（反向電流），且輸出和吸收電流時均可快速無縫切換，有效避免電壓或電流過沖。無論在電源模式還是負載模式，都具有CC、CV、CR、CP操作。適用于電動汽車用電機、控制器、動力總成系統等領域以及電池、電池封裝、電池保護板等儲能設備產品測試。
雙向特性
C. 回饋式能量吸收
