性能優、功能全！

A10是性能優秀的模擬2通道音頻分析儀,具有高性能正弦信號發生器與分析儀,支持多個功能模塊與全部數字接口擴展,是音頻產品研發階段的理想測試設備。

主要特點

1. 前所未有的性能表現

可產生低至0.001Hz,高達204kHz的正弦信號,低于-120dB的典型殘留THD+N以及超過1MHz的帶寬,添加120萬點的FFT和完整的24位分辨率,優于所有其他音頻分析儀。

2. 支持高級數字接口(ADIO)

ADIO模塊通過AES,SPDIF和TOSlink為設備的精密測試提供高級損傷。

3. 支持高級主時鐘(AMC)模塊

處理輸入輸出時鐘信號使儀器與外部設備同步,并為支持抖動的I/O模塊提供抖動的生成和測量功能。

4. 免代碼的自動化及全面API接口

ATC測量軟件是最先進的音頻測量接口,包含用戶提示,限制和外部應用程序調用等,支持LabVIEW, VB.NET, C#.NET, Python等多種編程語言。

5. 通用軟件平臺

測試設定保存為單一工程文件,易分享,產生多種格式的圖形報告,支持結果PASS/FAIL判定，支持多模式測試界面,方便用戶靈活使用。

6. 為功放設計人員量身定做

自動測量連續最大和峰值最大輸出,按照CEA-2006和CEA-490A標準進行其他測量。

系統性能

●系統性能

殘余THD+N(22kHzBW)：-117dB, 典型<-120 dB(1kHz/2.0V)

●信號源指標

正弦頻率范圍：0.001Hz-80kHz(DAC), 5Hz-204kHz(Analog)

頻率精度：3ppm(DAC), 30ppm(Analog Precision Tune)

IMD測試信號：SMPTE,MOD,DFD,DIM

最大輸出幅度(平衡)：26.66Vrms

幅度精度(1kHz)：±0.03 dB

平坦度(5Hz-20kHz)：±0.008dB

最大數字輸出采樣率：216kHz

采樣精度：3ppm

位數：8-24bit

●分析儀指標

最大額定輸入電壓：300Vrms

最大帶寬：1MHz

IMD測試功能：SMPTE,MOD,DFD,DIM

幅度精度(1kHz)：±0.03dB

幅度平坦度(10Hz-20kHz)：±0.008dB

殘余輸入噪聲：1.0uV

獨立諧波分析儀：d2-d10

最大FFT長度：1.2M points

DC電壓測量

可選數字接口

1. 藍牙接口

支持SBC,AAC,aptX,aptX-LL與aptX-HD以及CVSD,寬帶語音編碼(mSBC)。

2. PDM接口

可與PDM音頻設備直接連接,提供可變直流電壓,支持PSR(電源抑制)測量。

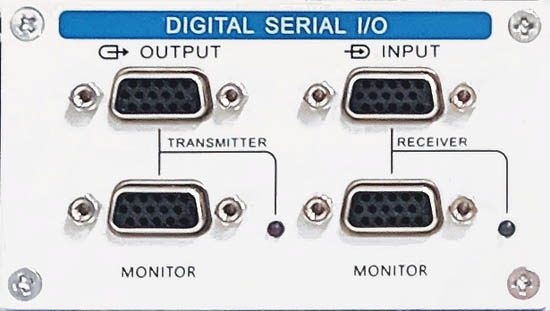

3. DSIO接口

數字串行接口為芯片級接口(I2S/TDM)和其他串行接口格式提供直接連接。

4. HDMI接口

多功能音頻測量選件,可測量多媒體設備上HDMI音頻質量和格式的兼容性。

測試軟件

序列模式

實現快速無代碼的自動化測試,自定義設置測試參數與結果并自動判斷PASS或FAIL,生成多種格式的測試報告。

工作臺模式

為用戶提供可配置的信號發生器,分析儀,多種儀表,全面的掃頻測試以及時間記錄器等,各部分以獨立窗口顯示,方便實時觀察待測品狀態。
