2022年1月7日，鼎陽科技（SIGLENT）發布SDS2000X HD 系列高分辨率示波器。這也是繼鼎陽發布的全球第三家、國內第一家2 GHz帶寬、12-bit示波器SDS6000 Pro以來的第二款12-bit高分辨率示波器。

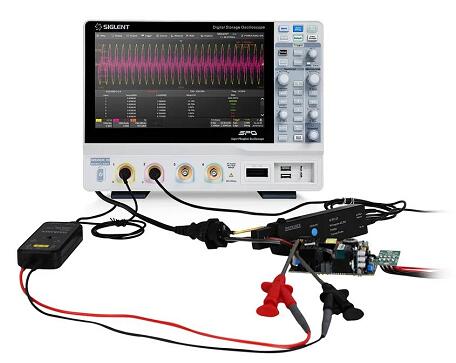

SDS2000X HD 系列具備12-bit高分辨率，4個模擬通道，最高帶寬500 MHz，存儲深度200 Mpts/ch。簡潔迷人的外觀配備10.1英寸大觸摸屏，是電源設計、數字電源管理、電源完整性、汽車電子系統以及嵌入式系統的分析利器。

全帶寬下高分辨率，體驗豪華的小信號分析能力?

現代的電子系統，電壓越來越低，傳統的8-bit示波器由于自身量化誤差原因，在分析小信號時不能完整還原波形細節。

SDS2000X HD高分辨率示波器采用12-bit ADC，量化誤差比普通8-bit示波器小16倍，低至0.5%的直流增益精度。在500 MHz全帶寬下的底噪值僅為70 μVrms，讓12-bit ADC充分發揮性能。

0.5%的直流增益精度

500 MHz全帶寬下底噪值僅為70 μVrms

電源軌分析??

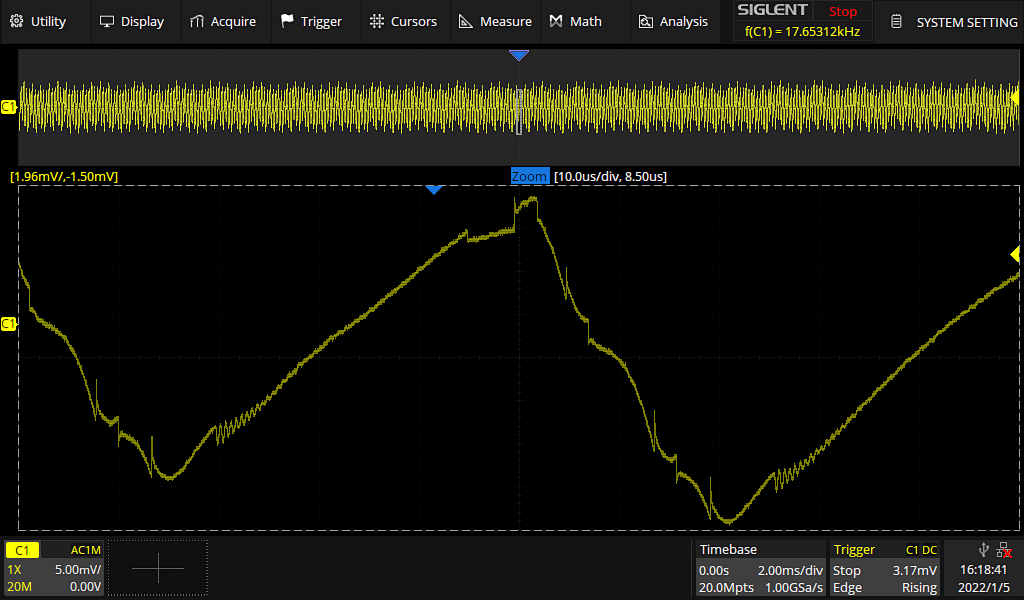

SDS2000X HD系列12-bit高分辨率可清楚地觀察到電源軌小信號細節。0.5%的直流增益精度，給小信號測量帶來前所未有的信心。

標配2 M點FFT功能，還可實現在頻域分析信號，以定位噪聲來源。

電源分析??

SDS2000X HD標配了波特圖功能，并且支持后期通過軟件開通電源分析選件功能，為電源工程師在實際測試中節省大量的時間。

波特圖功能可用于做電源環路分析，得到環路的幅頻和相頻曲線，從而分析環路設計的裕量。

同時，SDS2000X HD電源分析套件還提供了SOA(安全工作區測量)，開關損耗，諧波分析等功能。為電源工程師帶來了整套的測試方案。

時鐘分析??

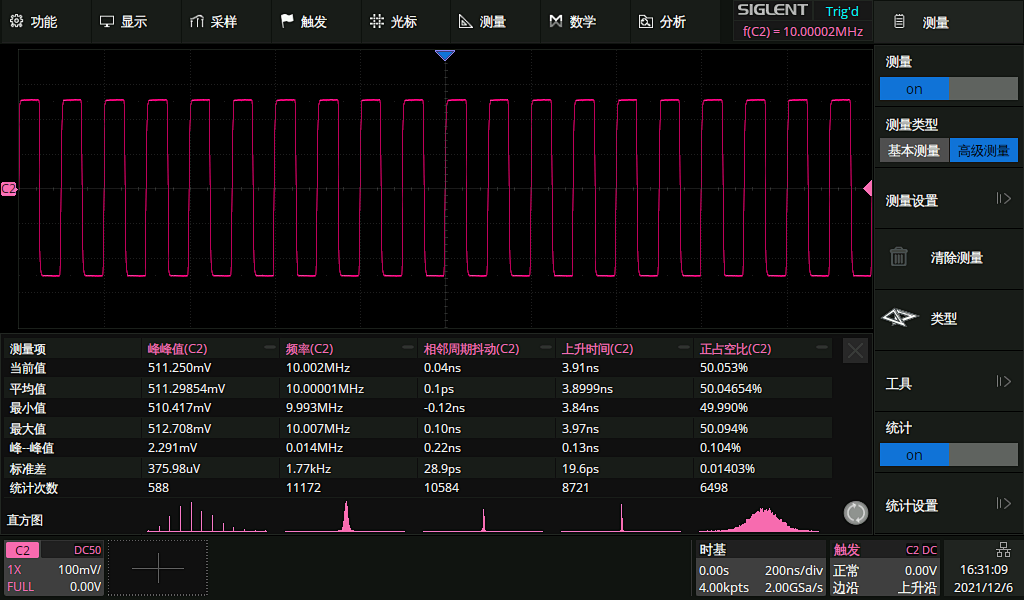

利用SDS2000X HD標配的分析工具包，可多方面的分析時鐘信號質量。

多種智能觸發方式和區域觸發，配合Search功能，可快速定位異常的時鐘信號沿。

此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率。

信號參數統計值還可通過直方圖統計，直觀地顯示參數的概率分布情況；趨勢圖直觀反應參數隨時間的變化規律。

串行協議分析??
