ETCR2800非接觸接地電阻在線檢測儀是專為在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的。在線測試、非接觸測量、接地線穿心通過、無需自檢、實時檢測。提供RS485（支持MODBUS-RTU通訊協議）。

檢測儀由傳感器和電路板模塊組成，適用于用戶二次開發集成。適用于輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；變配電站接地；鐵路設施接地；建筑倉庫接地；電氣設備接地等場所。也可以用于接地線、金屬線纜的防盜監測。

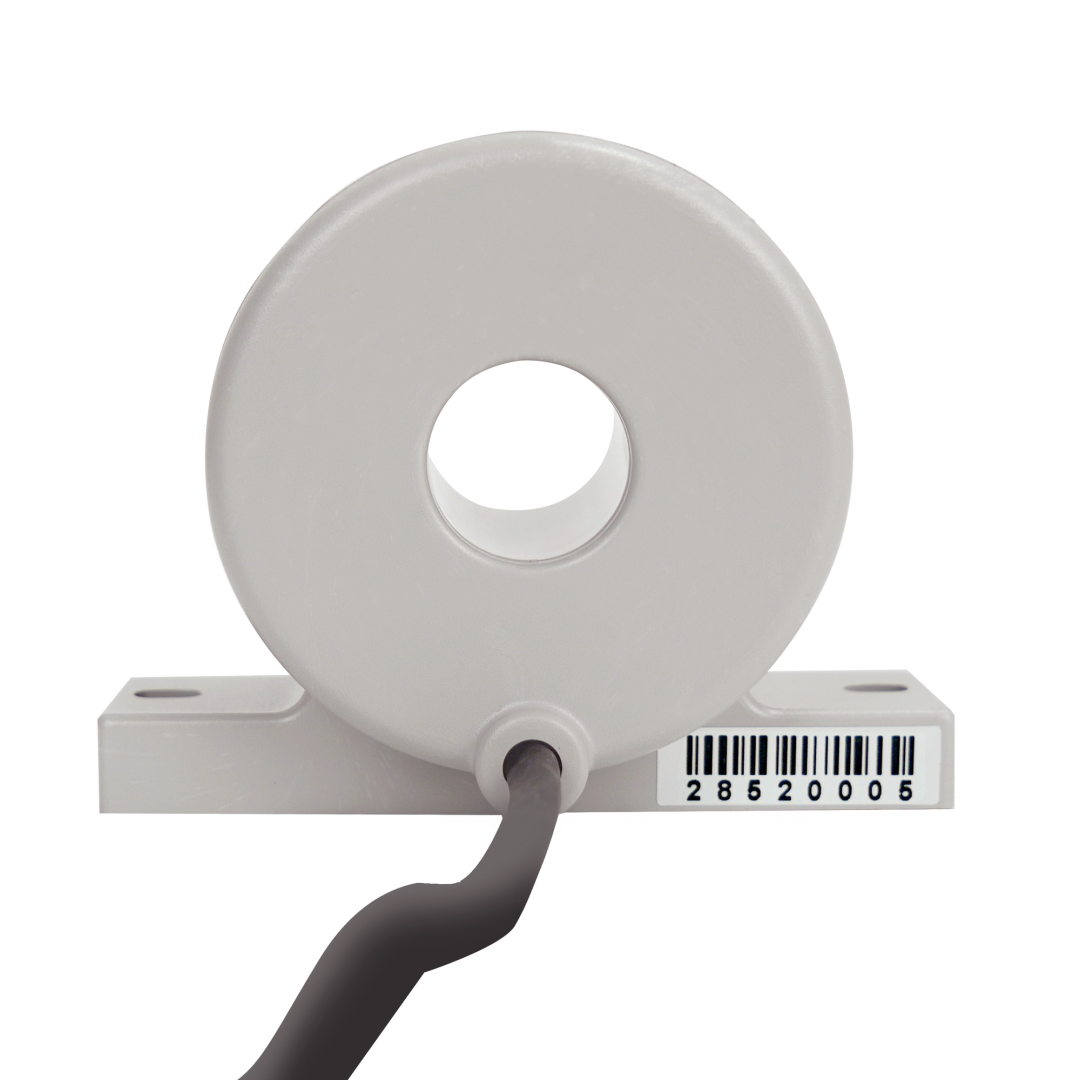

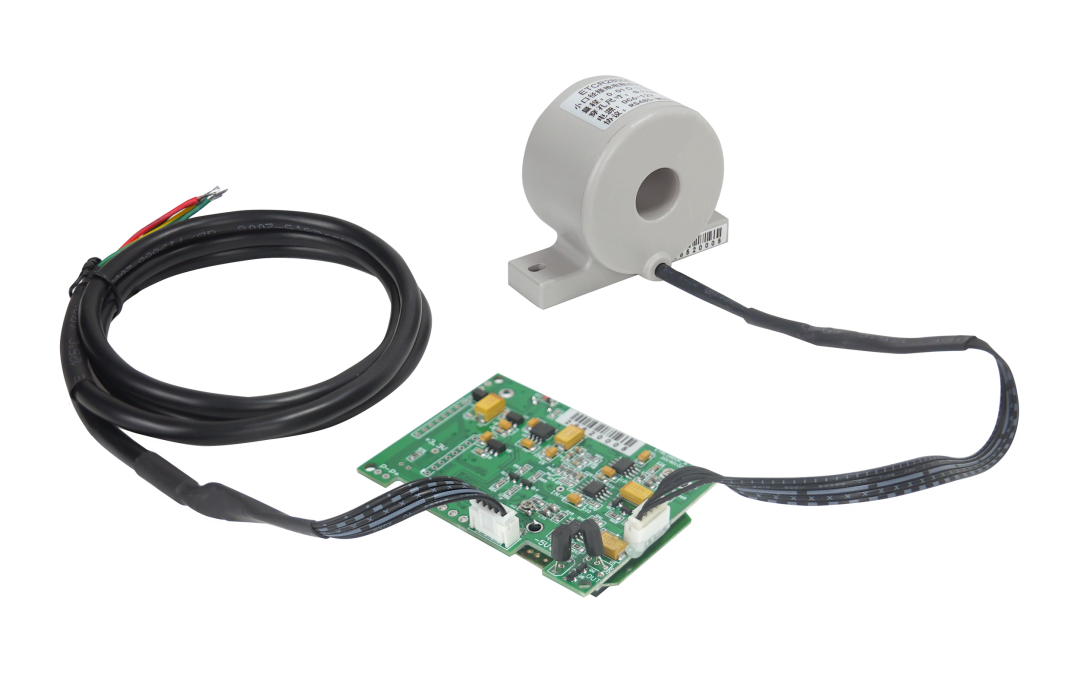

01 ETCR2800E 小口徑接地電阻在線檢測儀

ETCR2800E為小口徑傳感器，尺寸小重量輕，適合安裝在空間狹小場所；傳感器和電路板模塊需安裝于機箱內。

傳感器口徑：Φ17mm

傳感器尺寸：76mm×60mm×38mm

電阻量程：0.01Ω～100Ω

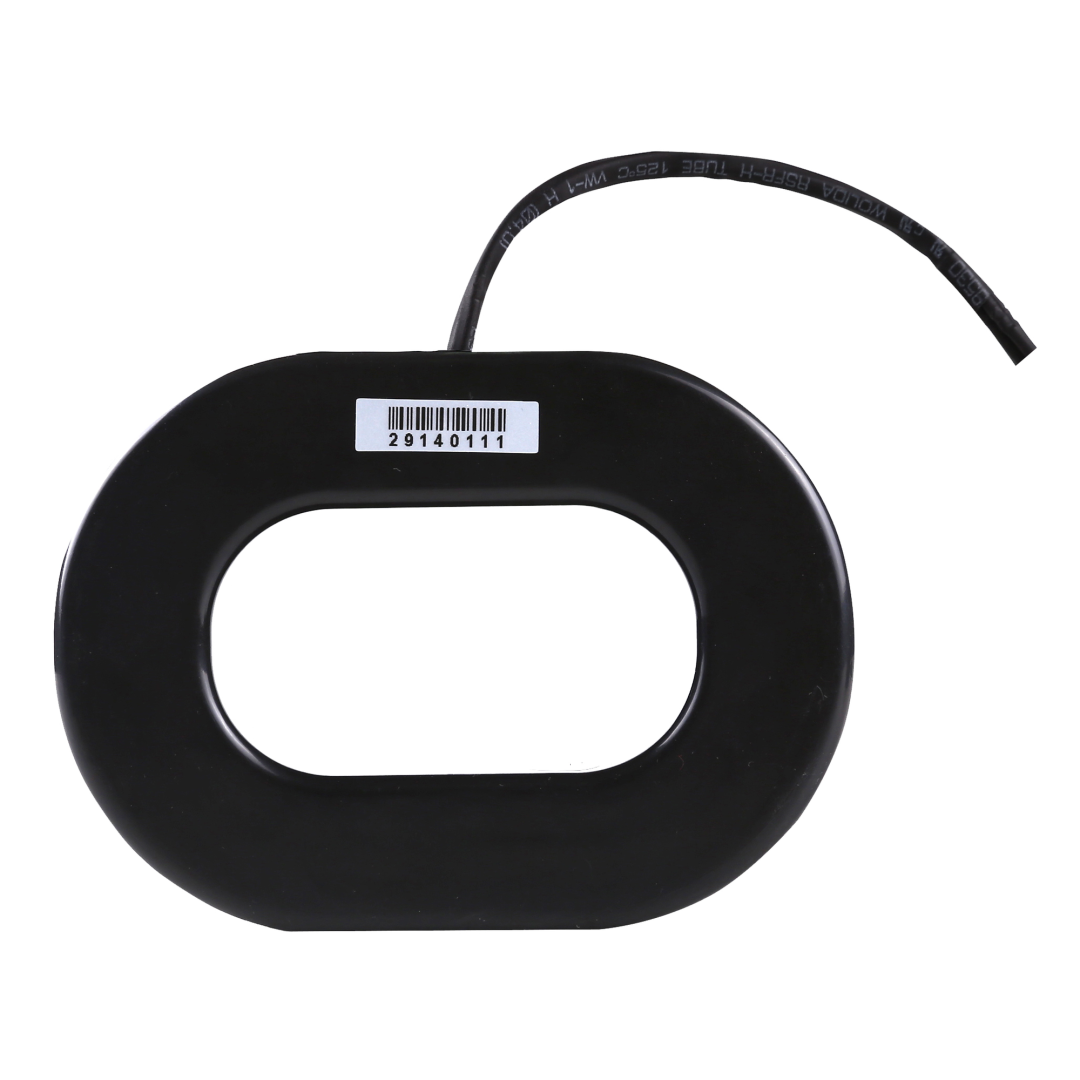

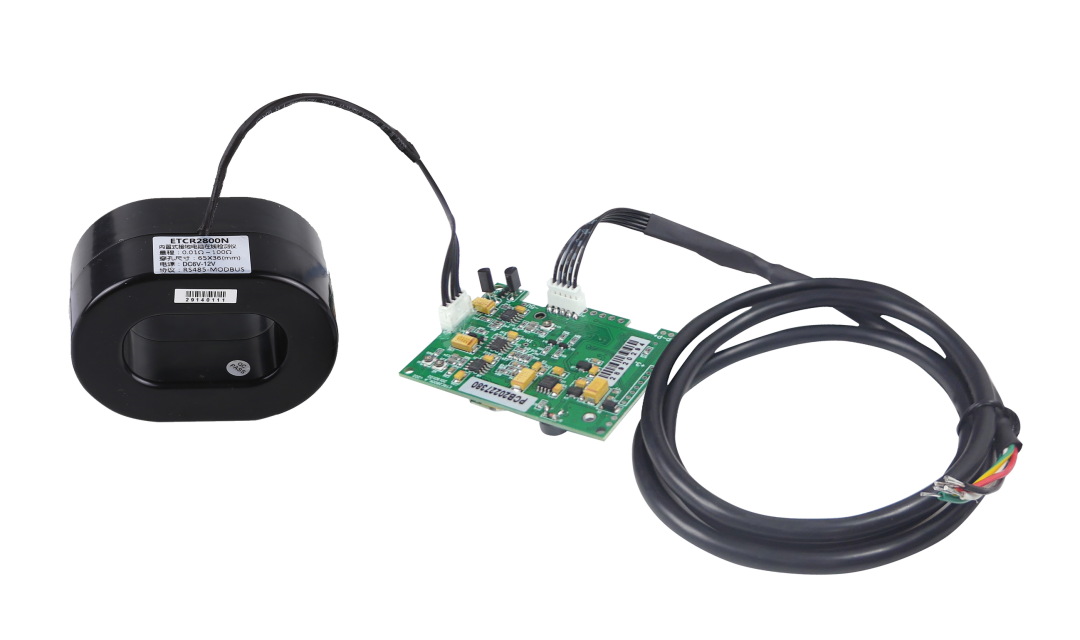

02 ETCR2800N 內置式接地電阻在線檢測儀

ETCR2800N為大口徑傳感器，適合大尺寸的接地引下線；傳感器和電路板模塊需安裝于機箱內。

傳感器口徑：65mm×36mm

傳感器尺寸：110mm×80mm×55mm

電阻量程：0.01Ω～100Ω

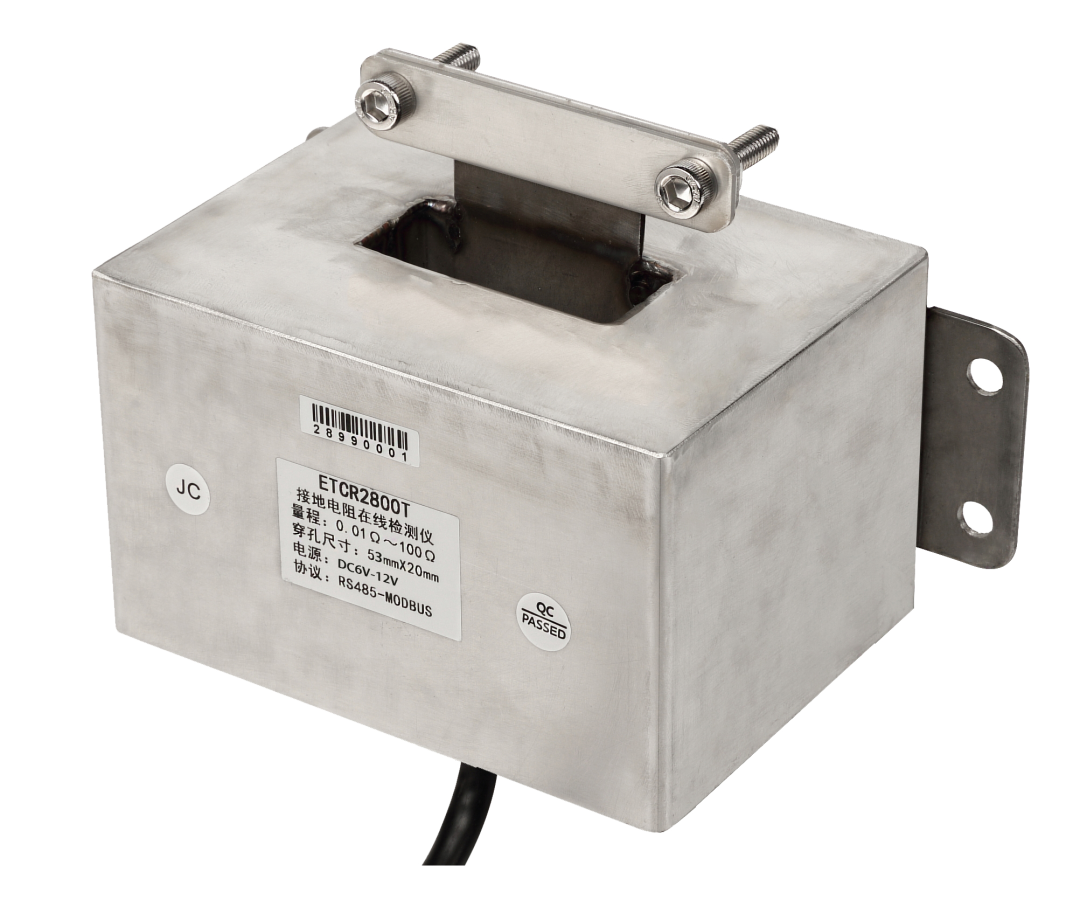

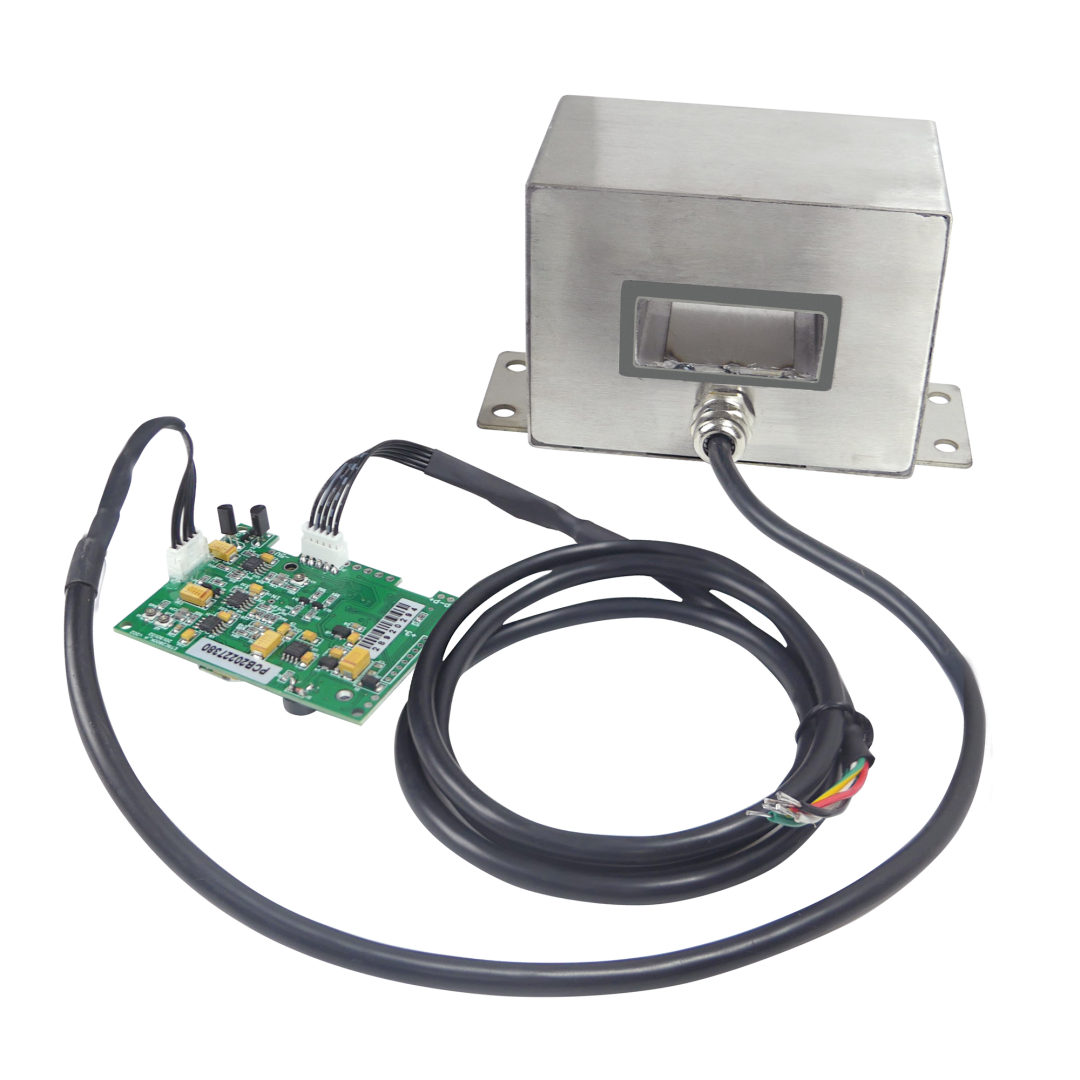

03 ETCR2800T 不銹鋼接地電阻在線檢測儀

ETCR2800T專為戶外安裝使用設計，其傳感器外殼采用304不銹鋼制作、內部樹脂灌封、結構堅固，防爆防撞擊，耐高低溫、防水防塵全天候使用，適合在戶外、油庫加油站等易燃易爆炸場所使用；電路板模塊需安裝于機箱內。

傳感器口徑：53mm×20mm

傳感器尺寸：160mm×125mm×90mm

電阻量程：0.01Ω～100Ω

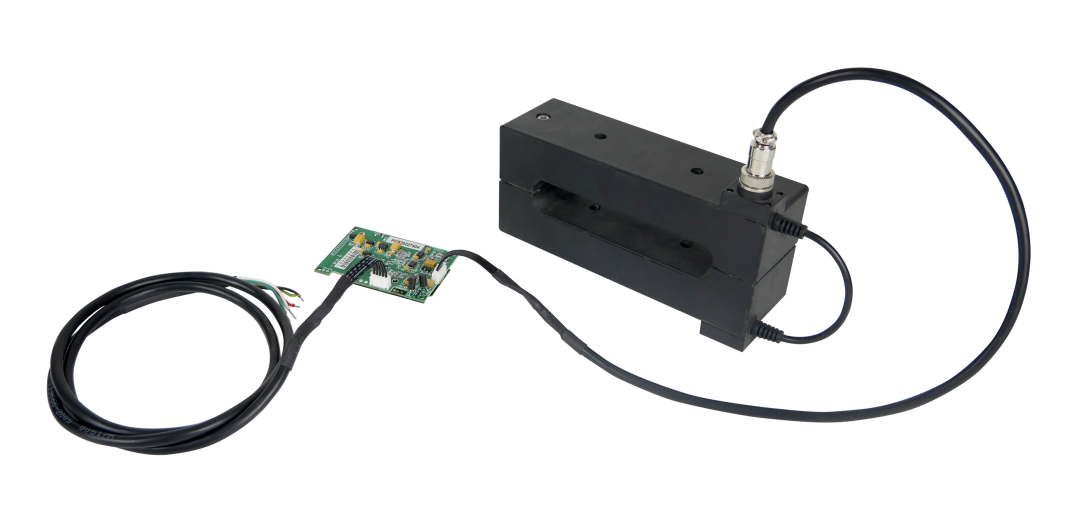

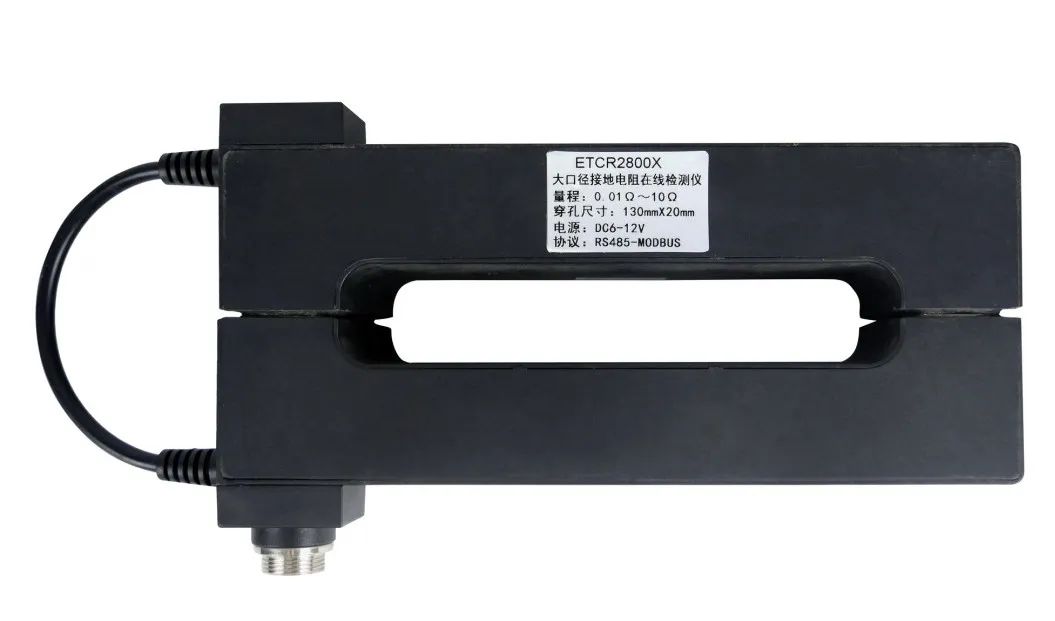

04 ETCR2800X 大口徑接地電阻在線檢測儀

ETCR2800X為開合式大口徑傳感器，適合130mm寬扁鋼地線，安裝時無需斷開接地引下線，方便快捷；傳感器和電路板模塊需安裝于機箱內。

傳感器口徑：130mm×20mm

傳感器尺寸：245mm×115mm×56mm

電阻量程：0.01Ω～10Ω

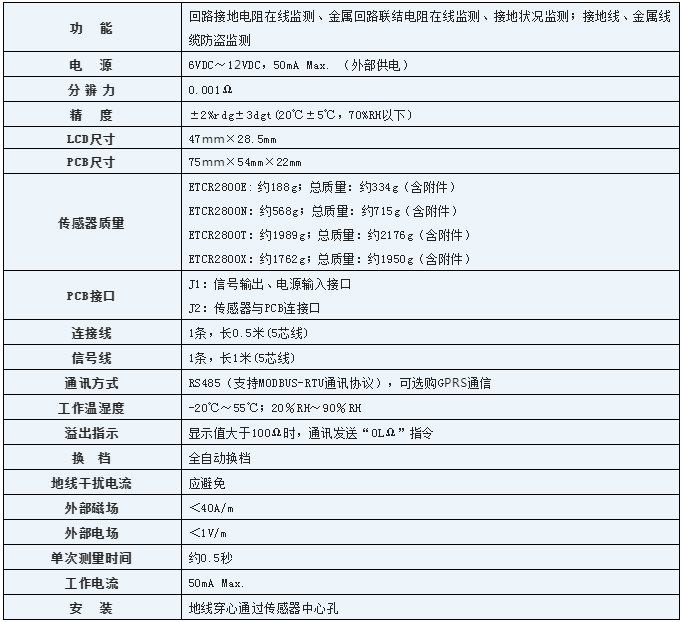

其他技術參數

應用示意圖
