什么是極化指數和吸收比？

我們使用絕緣電阻測試儀給被試物施加一定的直流電壓后，在直流電壓的作用下，流過被試物絕緣介質的電流常有三種，分辨是電容電流、介質吸收電流和電導(泄漏電流)，其中，電容電流是由絕緣介質彈性極化引起的，一般情況下，絕緣介質的極化過程很快，電容電流只是在直流電壓加到絕緣介質上的瞬間出現，然后很快衰減為零，電容電流的大小主要由外加電壓的高低、電源內阻的大小、絕緣材料的材質、幾何尺寸、結構等因素決定，與介質的絕緣能力無關，吸收比和極化指數都與絕緣電阻有關。

我們在做絕緣性能測試和分析時，經常也需要檢測極化指數（PI）和吸收比（DAR），這兩項指標是檢查絕緣體的泄漏電流的時間是否增加的試驗，檢測施加時間增加的同時泄漏電流沒有增加。

一般在檢測時間達到要求時，儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。

01 吸收比（DAR）

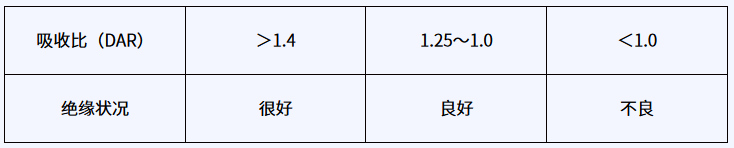

吸收比DAR的計算公式及判斷標準

吸收比（DAR）是指測試1分鐘內的絕緣電阻與15秒內的絕緣電阻之間的比值。吸收比測試需要1分鐘完成。因此，對于所有小于1分鐘的絕緣測試，測量數據將被存儲為無效數據。當絕緣測試時間為1分鐘或更長時，吸收比測式包括在結果中。

02 極化指數（PI）

極化指數PI的計算公式及判斷標準

極化指數（PI）是指測試10分鐘內的絕緣電阻與1分鐘內的絕緣電阻之間的比值。極化指數測試耗時10分鐘。當絕緣測試時間為10分鐘或更長時，極化指數測試將完成并保存。

03 推薦產品參數

ETCR3480系列絕緣電阻測試儀

ETCR3480A

ETCR3480B

儀表展示

應用示意圖

絕緣電阻測試示意圖

放電符號示意圖
