2024年8月，思儀科技最新發布了87235B和87235FA兩款USB平均功率探頭，專為5G/NR等通信裝備功率測試而研制。具有很好的功率測量穩定性、準確度和測量效率，能夠準確測量通信領域各種制式信號的平均功率。

87235系列USB平均功率探頭可作為獨立的測試設備，通過USB接口線纜直接連接到筆記本電腦或者個人計算機，配合專用軟件實時獲取功率信息，靈活便捷。也可連接到思儀科技的信號發生器、頻譜分析儀、矢量網絡分析儀等多種產品，以增強高性能功率測試功能，擴展多參數應用場景。

1. 熱平衡設計和多維校準補償技術，顯著提升功率測試穩定性87235系列USB平均功率探頭通過對硬件電路的熱平衡設計和軟件的多維校準補償技術提升了整機的測試穩定性。與傳統技術相比在功率測試穩定性方面提升了至少5倍，確保測試前，無需對功率探頭進行預熱，上電之后可直接進行測量，顯著提升測試效率。

圖1  87235B和87235FA 穩定性測試曲線

如圖1所示為87235B和87235FA的穩定性測試曲線（被測信號是頻率50MHz，功率0dBm的連續波信號），從冷機狀態至連續工作2小時，其變化僅有0.01dB（0.23%）。

2. 多路徑檢波和同步處理技術，大幅提升平均功率測試準確性通過多路徑檢波和同步處理技術確保了每個路徑下的檢波器都可以工作在最佳性能區，從而保證無論信號調制類型如何，都可以高精度的測量平均功率。與傳統的單路徑功率探頭相比，可以準確測量各類調制信號的平均功率，測量準確度和動態范圍都有顯著提升。

圖2  87235B 5G/NR功率測試曲線

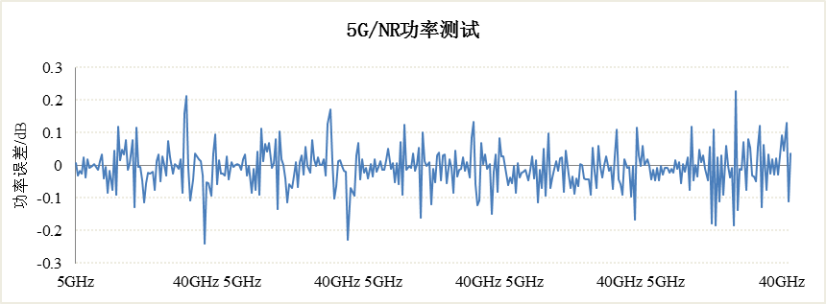

圖3  87235FA 5G/NR功率測試曲線

圖2和圖3分別為87235B和87235FA在-40dBm～+15dBm功率范圍內測試5G/NR信號平均功率的曲線圖。87235B在600MHz～5GHz頻率范圍的測試誤差不超過±0.10dB（±2.4%），87235FA在5GHz～40GHz頻率范圍的測試誤差不超過±0.24dB（±5.8%）。

3. 可變孔徑和外觸發緩存設計，顯著提高測量效率用戶可以根據測試需求自定義測量長度（孔徑）和測量序列，測量結果被實時緩存，完成整個測量序列后可讀取全部測量結果。緩存模式下測量速度最快可達每秒50000次讀數。

該模式更加適應功率掃描測量和步進掃頻測量。通過硬件握手的方式和被測設備建立連接，保證87235系列USB功率探頭可以快速地執行自定義序列的每一次測量，在測量點數急劇增加時，可以大大縮短測量時間，提高測量效率。

作為87235系列USB平均功率探頭的重要組成部分，87235B的頻率范圍為8kHz～8GHz，功率范圍為-70dBm～+26dBm，接口形式為N型（陰）；87235FA的頻率范圍為10MHz～40GHz，功率范圍為-65dBm～+26dBm，接口形式為2.92mm（陰）。至此87235系列已包含87235B/C/D/F/FA/H六款產品，頻率范圍可覆蓋8kHz～50GHz，功率范圍可覆蓋-70dBm～+26dBm，可實現通信設備輸出各種制式信號平均功率的準確測量。

思儀科技，用測試測量賦能創新創造，更多測量新品歡迎您的垂詢?cè)囉茫?
