近日，德國Spectrum儀器公司宣布為旗下高速高分辨率系列PCIe數字化儀新增數字輸入功能（M4i.44xx-DigSMA）。新功能由一個額外的模塊實現，能夠與數字化儀搭配使用并提供8條額外的數字輸入線。為了確保數字輸入與模擬輸入的完全同步，新增的數字輸入模塊與基卡使用了同一個時鐘和觸發器。該功能廣泛適用于混合信號測試應用。此外，新功能可用于Spectrum 44系列的全部數字化儀模塊，最高可達500MS/s并獲得2個或4個模擬輸入。通過Spectrum獨特的Star-Hub時鐘和觸發分配系統，最多可連接8個數字化儀并獲得更多的模擬通道。

為應用匹配適合的數字化儀

Spectrum M4ixx系列PCIe數字化儀包含8個不同的型號。用戶可以選擇不同的版本，其中包括2個或4個模擬通道，16位分辨率且采樣率為180或250MS/s，或14位分辨率且采樣率為400或500MS/s的更高配置。“44”系列數字化儀卡配置了廣泛的模擬信號調節（6個輸入范圍、可選擇的輸入阻抗和偏移等等）和高級觸發功能。獲得的數據可存儲于一個2GSample的板上內存中，或傳輸至電腦端并以有效的讀取模式存儲，其中包括速率高達3.4GB/s的FIFO流。

此次Spectrum為新品配置了多項功能，使其能夠輕松集成于任何測試設備。例如，新品擁有額外的前面板連接，其中包括兩個外部觸發輸入，一個外部時鐘參考輸入，時鐘輸入和3個用于異步I/O操作的通用I/O線。此外，為了兼容于任何系統，新產品還配有軟件和所有必要的工具。無論是嵌入電子元器件的自動化測試平臺，還是作為科學、通信、電力、航空航天或醫療應用的數據測試設備，新產品都可完美滿足其需求。

數字輸入靈活

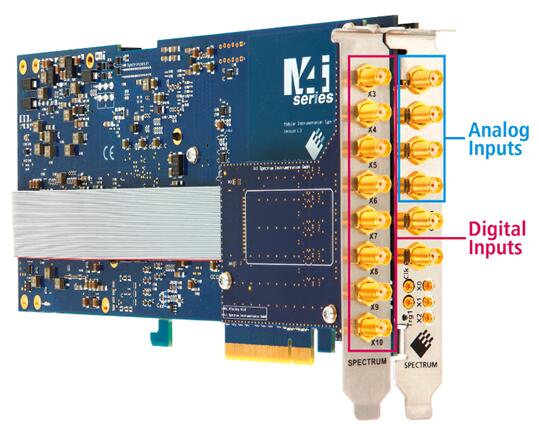

M4i.44xx-DigSMA數字輸入選項設有一個獨立的PCIe面板，占據了一個額外的PCIe插槽，并配有8xSMA型號連接器。為了使新產品的應用更加廣泛，每個輸入阻抗都可達到10 kOhms(至3.3 V)。因此，數字輸入能夠處理輸入電壓在-0.5 V到+4.0 V之間的3.3 V LVTTL信號。數字輸入帶寬為125MHz，軟件支持同步和異步獲取模式。

使用數字輸入選項時，可以通過降低通道分辨率的方式將數字數據存儲于模擬樣本中。這使模擬信號和數字信號能夠實現相位同步，因為1位數字信號被置于模擬波形的高階位中。舉例而言，如果使用8個數字通道，那么模擬通道的分辨率將從16位降至14位，而一個4通道數字化儀的每個模擬通道將增補2個數字信號。

通過Star-Hub增加更多通道

如果應用需要更多的通道，可將多個Spectrum M4i.44xx系列卡與Star-Hub系統連接來實現。Star-Hub最多允許8張卡片共享同一時鐘和觸發器。因此，通過添加更多卡片即可創建更為強大的系統。例如，將3張M4i.4451-x8數字化儀連接 ，其中2張卡使用M4i.44xx-DigSMA數字功能，另一張使用Star-Hub選項，就可以創建一個擁有12個模擬通道和16個數字通道的獨立系統。換而言之，添加的卡片越多，獲得的通道也越多。

軟件控制方便

Spectrum儀器旗下數字化儀產品的軟件驅動均可自定義，以便生成完美匹配混合模式的解決方案。此外，數字化儀及數字輸入選項均配有Spectrum軟件開發工具包（SDK），可通過C++、C#、VB.NET、Python、JAVA、LabVIEW或MATLAB進行編程。SDK是Spectrum旗下產品的標配，并配以Spectrum基礎版SBench6軟件。該程序方便用戶通過一個簡單明了的用戶界面控制硬件的全部模式和設置，并為基本的數字化儀設置與測試提供了簡單的工具。

對于應用的更高要求，Spectrum還提供了專業版的SBench6軟件。這個強大的軟件是SBench6軟件基本版功能的擴展和延伸，并為客戶提供FFT分析，模擬和數字波形顯示模式，XY顯示，函數解釋器，額外的參數測量，導出到ASCII, Wave, MATLAB，評論函數(為注釋信號或顯示)，甚至報告和打印輸出功能。

M4i.44xx系列數字化與M4i. 44xx-DigSMA選項可立即交付，并享有Spectrum提供的五年質保。
