電源模塊在電壓轉換過程中有能量損耗，產生熱能導致模塊發熱，降低電源的轉換效率，影響電源模塊正常工作，但什么情況下會造成電源模塊發熱較嚴重呢？

使用的是線性電源模塊，由于線性電源內部的電路結構使得其功率導通壓降大，在相同的輸出功率下，線性電源模塊內部產生的損耗更大；

負載過流，超出數據手冊應用范圍使得內部關鍵器件溫度飆升；

環境溫度過高或散熱不良。

其他大發熱源熱傳遞

熱成像儀觀測發熱電源模塊E7805OS-500在標稱電壓下的溫度分布，如圖2所示：

解決方法：

1)使用線性電源時要加散熱片,或選擇效率高的開關電源；

2)換輸出功率更大的模塊，確保有70%~80%的負載降額；

3)降低環境溫度，保持散熱良好。

四、輸出噪聲較大

噪聲是衡量電源模塊優劣的一大關鍵指標，在應用電路中，模塊周邊元器件的設計布局等也會影響輸出噪聲，哪些因素對輸出噪聲有較大影響呢？

電源模塊與主電路噪聲敏感元件距離過近；

主電路噪聲敏感元件的電源輸入端處未接去耦電容；

多路系統中各單路輸出的電源模塊之間產生差頻干擾；

地線處理不合理；

電源模塊輸入端的噪聲過大，未處理，直接耦合到電源模塊輸出端；

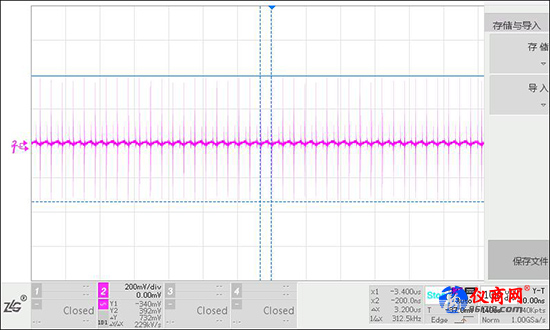

ZDS2024示波器測試對比模塊受到干擾與未被干擾的電源模塊輸出紋波噪聲，對比下圖如圖3所示：

未受外界干擾的紋波噪聲,Vz=104mV

未受外界干擾的紋波噪聲，Vz=734mV

解決方法：

1)將電源模塊盡可能遠離主電路噪聲敏感元件或模塊與主電路噪聲敏感元件進行隔離；

2)主電路噪聲敏感元件（如：A/D、D/A或MCU等）的電源輸入端處接0.1μF去耦電容；

3)使用一個多路輸出的電源模塊代替多個單路輸出模塊消除差頻干擾；

4)采用遠端一點接地、減小地線環路面積。

五、電源模塊啟動困難

在電源的應用電路中，經常會出現電源模塊輸出端電壓不正常，輸出端就是沒有任何輸出，電源模塊也無損壞，是什么原因呢？或許是電源模塊本身就無法啟動？

外接電容過大（即容性負載過大），需要充電的時間變長，有些電源模塊在規定時間內不能建立好輸出電壓，就會進入過流保護，從而模塊無輸出；

電子負載在CC模式下也會造成部分啟動能力弱的電源模塊啟機不良，由于在CC模式下啟機的時候，其模擬的負載趨近于零，且反應調節時間相對較長，絕大多數的電源模塊應用的環境屬于純電阻模式；
