示波器的探頭要怎么選擇？

來源：日圖科技

探頭做為示波器的“眼睛“，在信號測量中有著至關重要的作用；那么如何選擇合適的探頭就成為了一個工程師的必修課。

首先，探頭的種類有很多，常用的探頭有兩大分類，分別是電壓和電流；其中電壓探頭又分有源探頭和無源探頭；按電壓等級分類可分為高壓和低壓探頭，高壓和低壓中又分單端和差分探頭……

理想的探頭

絕對的信號保真度，沒有信號源負載效應，高抗噪性。

·理想的探頭將不影響信號的測量

·帶寬無限

·零輸入電容

·無窮大輸入電阻

·無限動態范圍

·衰減為 1

·零延時

·零相移

·機械尺寸與待測點十分吻合

但是實際上不存在這樣的探頭，可能一個帶有S參數信息的低損耗的高頻SMA線纜，經過在示波器里面的去嵌操作之后，可以差不多認為是一個理想的探頭。

各類探頭的特點

無源探頭

優點：

·1x（無衰減）

·價格便宜

缺點：

·端接：輸入阻抗很低

·非端接：非常高的反射；非常高的輸入電容；低的帶寬

高阻無源探頭

優點：

·高輸入電阻

·寬動態范圍

·價格便宜

·堅固耐用

·輸入電容小于 C vs 1X Probe

缺點：

·高輸入電容C

·與50歐姆系統不兼容

·必須經過補償

應用：

·低功率設備

·維修

·生產工程測試研發

有源探頭

優點：

·低輸入電容

·高帶寬

·高輸入電阻 R

·適合 50 W 或1 MW

·無須補償

缺點：

·造價較高

·動態范圍比較小

·較易損

·需要供電

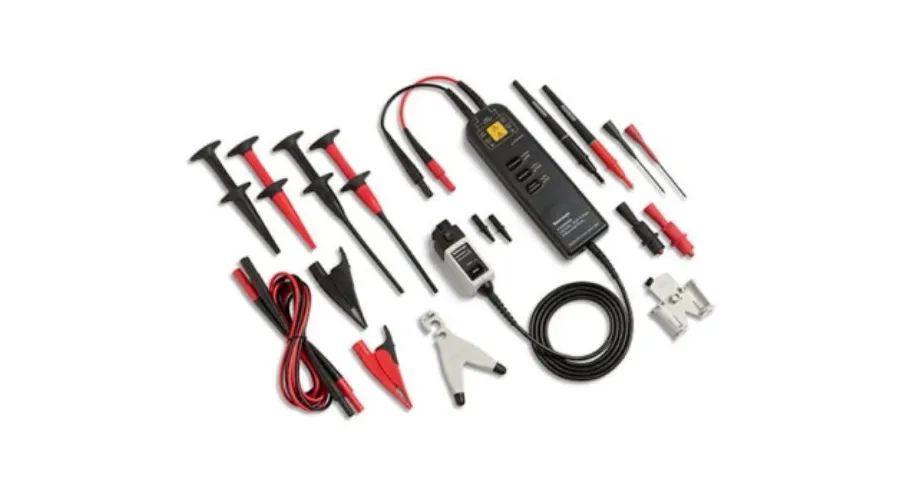

高壓差分探頭

·用于浮地信號測量
