比起儀器發生故障后維修，日常儀器的維護保養更為重要，防患于未然才是避免儀器故障的根本。上期我們講解了靜電導致儀器損壞，大家對靜電的概念，儀器產生的危害都有了詳細的了解。本期主要給大家講解--接地不良導致儀器故障。

接地的含義及重要性

接地是為了防止設備因絕緣損壞帶電而危及人身安全所設的接地。

一個良好的接地系統，不僅會給測量上減少很多麻煩，也會給儀器設備正常使用帶來益處。
良好的接地往往具有如下兩點重要性:

接地良好可以有效屏蔽電廠和磁場的干擾，包括外界對儀器的干擾，儀器電源對測量的干擾，儀器對外部的干擾。

接地良好不會對儀器的通訊產生干擾。

接地不良的危害

接地不良會對操作人員及機器造成危害。

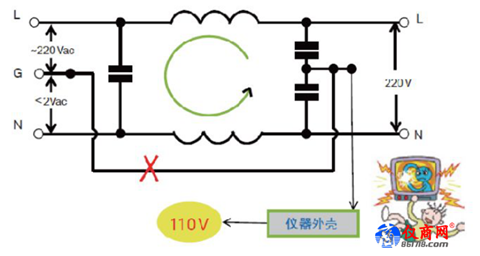

1.接地不良對操作人員的危害（由下圖分析）

電源濾波器的共模抑制CY1和CY2（CY1=CY2）連接到了儀表的外殼和電源的保護地上。如果沒有接上電源保護地，則由于CY1和CY2的分壓作用，儀表的外殼將會帶上市電電壓（L、N線之間）220V的一般電壓，即110V電壓。這將會對儀表操作者人身安全造成威脅，也會損壞儀表的信號輸入輸出端口內部電路，如信號衰減器、信號放大器等，同時也會損壞儀表通訊接口，如GPIB接口，RS232接口、USB接口等。

2.對儀器的危害

如上圖，用戶在使用某數據采集器時，由于接地不良，導致儀器浮地，機殼帶電。當外部通訊線纜觸碰到儀器通訊口時，產生電火花，通訊線就充當了“接地線”，導致通訊口及另一端設備損壞。

如上圖，打開通訊線外殼，內部電路板嚴重燒壞。

如何正確的接地

選用正確的、原裝的電源接頭。

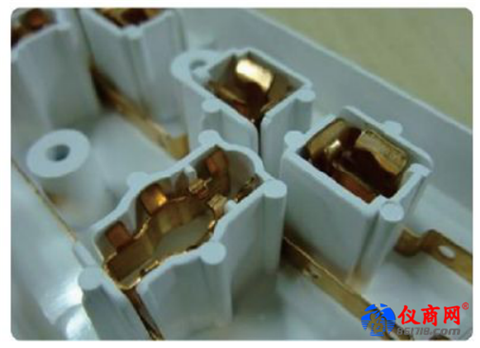

選用正確的電源插座及插線板。

如何檢測接地是否合格

借助萬用表測量接地是否良好。
