在射頻工程應用領域，經常需要長期監測射頻鏈路某處的功率值及其穩定性，設計和測試人員需要關注哪些因素，來確保監測數據的準確性和一致性？數據異常時的分析方法又如何？

功率傳感器的選擇

標準監測設備是功率計，業內公認功率計是射頻功率測量最準確的儀器設備。當前主流商用功率傳感器的類型分為熱電傳感器和二極管傳感器，其中二極管傳感器通常采用多通道測量技術，用不同視頻濾波器帶寬VBW，又分為通用型 ( VBW ≈ 150kHz )，平均型 ( VBW ≈ 150Hz )，寬帶型 ( VBW ≥ 30MHz )。

熱電傳感器如 R&S NRPxxT，例如NRP18T頻率范圍DC~18GHz，NRP40T頻率范圍DC~40GHz；通用傳感器如 R&S NRPxxS，例如NRP40S頻率范圍10MHz~40GHz；平均傳感器如 R&S NRPxxA，例如NRP18A頻率范圍8kHz~18GHz；寬帶傳感器如 R&S NRP-Z8x，例如NRP-Z85頻率范圍50MHz~40GHz。

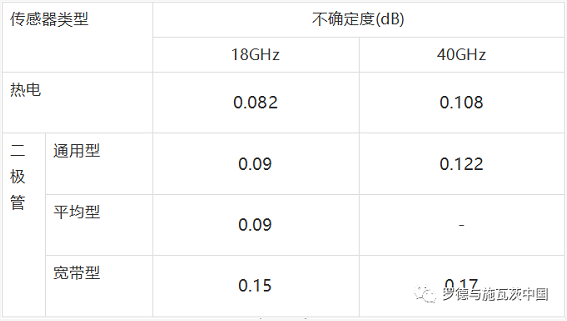

下表比較上述幾種類型傳感器的指標，對于功率在-10~0dBm的連續波測試，溫度范圍20~25°C，平均功率測試的準確度，熱電傳感器最準，其次是通用和平均型，最差是寬帶傳感器。

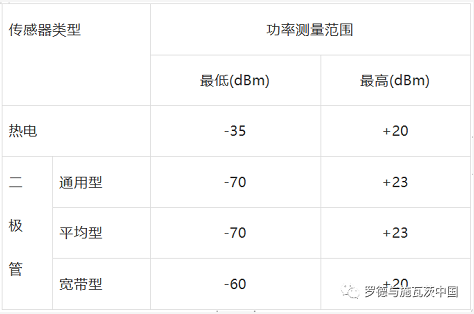

測量功率范圍也是一個需要關注的指標，上述功率傳感器的功率測量范圍如下表，在選型之前需要根據測量目標功率選擇合適的傳感器。

選型指南

﹒功率在-10~0dBm的連續波測試，選擇熱電傳感器；

﹒當被測信號功率小于-30dBm時，選擇通用型傳感器；

﹒寬帶傳感器可以監測脈沖包絡電平數據，并由此自動計算峰值和平均值功率，還有脈寬和周期等時間參數；熱電和通用傳感器通常準確測量平均值功率，也可以通過輸入占空比數值，計算獲得峰值功率。

功率計測試連接和布置

功率監測的連接布置如下圖，將定向耦合器接入信號傳輸鏈路，傳感器A監測前向功率，選配傳感器B監測反射信號功率。

這樣的測試連接方法，可應用于信號傳輸節點的功率穩定性長期監測。例如，信號源或功放的長期穩定性測量，即“老煉試驗”。

影響準確性和一致性的因素

測試中如果發現數據異常，需要分析定位其原因，確保數據是真實測量結果數據。

﹒環境因素：溫濕度、噪聲和振動等，會影響測試結果數據的準確性。例如溫度變化造成的測試數據波動，約為0.002~0.004dB/K；外界射頻噪聲干擾測試結果。

﹒被測設備特性或缺陷：在監測過程中，被測設備可能偶然出現暫時不正常工作狀態，例如真空管放大器老煉試驗過程中可能發生“打火”現象，這對功率傳感器而言可能是“毀滅級”的。

﹒信噪比帶來的不確定度：溫濕度、噪聲和振動等，會影響測試結果。例如溫度變化造成的測試數據波動，約為0.002~0.004dB/K；外界射頻噪聲干擾測試結果。

﹒功率傳感器調零和修正因子：功率傳感器的調零Zero就是自校準，注意在調零時，傳感器空載，不可輸入信號；如果工作環境溫濕度變化程度較大時，建議進行一次調零。

功率計測量時，需要輸入被測信號的載波頻率，用來激活相應頻率處的修正因子；輸入頻率錯誤會造成錯誤的測量數據。
