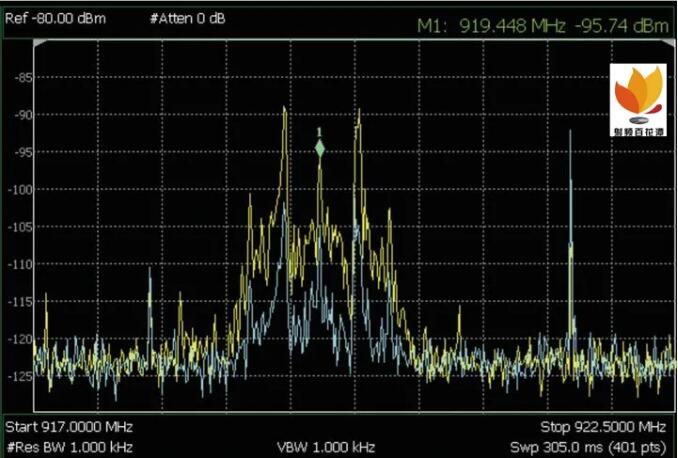

圖 1. 空中測量對分別使用全向天線 ( 藍色跡線 ) 和高增益天線 ( 黃色跡線 ) 接收到的信號進行了 比較

頻譜分析儀的模式和顯示

間歇性干擾往往最難以測量。當測量 脈沖、間歇或跳頻等干擾時，頻譜分 析儀的顯示屏可采用多種配置方式， 為檢測和識別這些類型的信號提供 幫助。

MaxHold ( 最大值保持 ) 模式

MaxHold 顯示模式可存儲和顯示多次 掃描中的最大跡線值。此模式位于 FieldFox 的“TRACE ( 跡線 )“菜單下。圖 ２ 顯示了使用分析儀 ( 配備兩條活 動跡線 ) 對跳頻載波進行測量的結果。跡線 1 ( 黃色 ) 配有 MaxHold 模式，跡 線 2 ( 藍色 ) 是標準的掃描“清除/寫 入”(Clr/Wr) 模式。經過幾次掃描之 后，MaxHold 跡線相對穩定，而 Clr/ Wr 跡線變化極大，這是因?yàn)樘l信 號會隨著時間不斷變化。在測量過程 中我們發現，左側顯示的另一條跡線 沒有按照此 ISM 頻段在非許可工作模 式下通常的要求進行跳頻。當固定頻 率信號與跳頻信號在頻域中最終發生 碰撞時，前者可能是后者的干擾源。MaxHold 顯示模式主要是在只需要間 歇信號最大幅度的時候使用。如果需 要觀察信號隨時間的變化，則可以使 用頻譜圖或串接顯示模式，對間歇信 號結構進行更深入的分析。

頻譜圖測量顯示

當使用 FieldFox 時，可在 Measure ( 測 量 ) 鍵下的 Interference Analysis ( 干 擾分析 ) 菜單中找到這些顯示模式， 圖 ３ 顯示了圖 ２ 中的跳頻信號的頻 譜圖。為了顯示此頻譜圖測量結果， 在頻譜圖上疊加了標準的 Clr/Wr 測 量跡線 ( 黃色 )。頻譜圖是可在同一個 顯示屏上查看頻率、時間和幅度的獨 特方法。它可顯示頻譜隨時間的變化 過程，其中色標與信號幅度相對應。

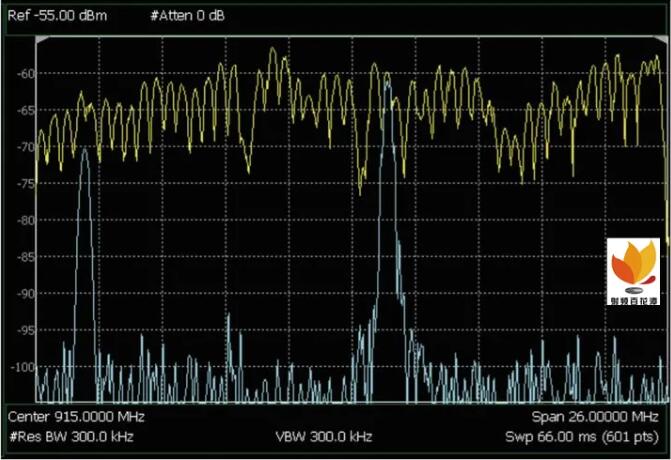

圖２. 在標準的 Clear/Write ( 藍色跡線 ) 和 MaxHold (黃色跡線 ) 模式中顯示的跳頻信號的測量結 果。可以看到，左側信號是靜止的。

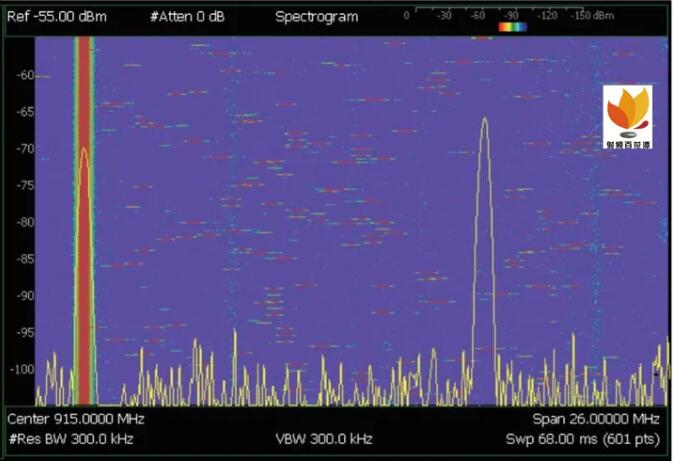

圖 ３. 跳頻信號的頻譜圖，在頻譜圖上疊加了使用標準 Clear/Write 模式 ( 黃色跡線 ) 進行測量 掃描的結果。

在頻譜圖中，每條頻率跡線占用顯 示屏上的一條水平線 ( 高度為一個像 素 )。縱軸顯示持續時間，因此顯示 屏?xí)S著時間向上滾動。在此圖中， 頻譜圖中的紅色表示信號幅度最高的 頻率內容。

頻譜圖可以顯示干擾的計時，以及信 號帶寬如何隨時間進行變化。用戶可 將時間游標放置到頻譜圖上，以確定 信號的計時特征。圖 10 中的頻譜圖 顯示了類似于隨機的跳頻載波頻率碼 型，并在左側顯示了幅度恒定不變的 固定載波。

零掃寬模式

另一種重要的間歇性信號顯示模式是 Zero Span ( 零掃寬 ) 模式。在此模式 下，頻譜分析儀的中心頻率調諧到固 定頻率，并像頻率調諧示波器一樣在 時域中進行掃描。RBW 濾波器經過 調整后擁有充足的帶寬，可捕獲盡可 能多的信號帶寬，同時不會導致測量 本底噪聲提升到難以接受的水平。幅 度觸發電平可設置為像示波器一樣在 掃描開始時進行觸發。觸發功能位于 FieldFox 上的 Sweep ( 掃描 ) 鍵下。圖 ４ 顯示了對前面的跳頻信號進行零 掃寬測量的結果。如圖所示，信號幅 度由跳頻載波移動到分析儀中設置的 相同頻率時所用的時間決定。此顯示 界面提供了當跳頻載波停留在這一個 頻率上時，脈沖持續時間的計時測量 結果。

串接顯示

與頻譜圖相似，串接顯示還提供了頻 譜測量結果的歷史記錄。串接顯示通 過三維彩色編碼顯示幅度電平隨頻率 和時間的變化記錄。時間級數沿著對 角線向上移動到屏幕右側。圖 ５ 為 時變信號的典型串接顯示，最高幅度 電平以紅色顯示，最低幅度電平以藍 色顯示。FieldFox 將圖中所示的信號 捕獲到其存儲器中。它的跡線記錄和 回放能力能夠?qū)π盘栠M(jìn)行長時間的監 測和分析。分析儀可以連續記錄跡線， 跡線數量可以指定，也可使用用戶指 定的功率和頻率模板進行觸發開始進 行記錄。
