歡迎來到菊水課堂直流電源基礎篇的第三講。在上一期的內容中，主要為大家介紹了直流電源的穩壓方式以及其概念。而在這一期的內容中主要會講解一下直流穩定化電源的的2種反饋控制電路(CV、CC)。那這一期的課堂就開始啦！

穩定性控制操作(反饋控制)

兩種穩定性控制操作

可變型直流穩定化電源帶有恒電壓、恒電流2種反饋控制電路。

舉個簡單的例子，我們可以把恒電壓與恒電流的動作想象成是自動駕駛的速度設定。把自動駕駛的速度設定為100km/h。實際測量時，為達到所設定的速度而進行的反饋控制被稱為反饋控制系統。在上坡時所產生的速度低下，下坡時所產生的過速度，實時監視現有的速度使速度保持在所設定的100km/h所進行的控制。

穩定性控制操作可用于針對輸出穩定的電壓或穩定的電流使用。無需進行雙方向切換，可自動進行。可對類似電池等的被測物進行恒電壓和恒電流的充電。

恒電壓(CV)控制方式

恒電壓控制方式 CV(Constant Voltage)：就算負載電流產生變化，也要保持一定的電壓輸出模式。

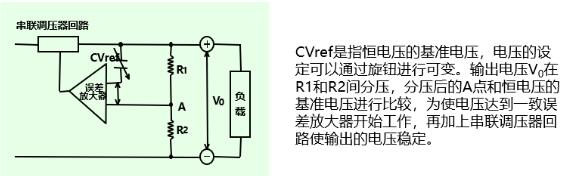

比如為了使輸出達到V?，可以對CVref進行設定。這時誤差放大器會把信號傳輸給串聯調壓器回路。其次，串聯調壓器回路會根據所得到的信號進行輸出調整。誤差放大器會在輸出阻抗R1與R2的接點A處檢測其輸出，是基準電壓與A點的電壓相同。如果輸出由于某種原因異常變大，誤差放大器會使串聯調節器回路返回V?。該回路也可通過調整CVref，從而改變輸出。

輸出電壓的計算公式：V?＝[(R1＋R2)/R2]×CVref

恒電流(CC)控制方式

恒電流控制方式 CC(Constant Current)：就算負載發生變化，輸出電流也會保持一致的模式。

該回路也可以通過調整CCref來改變輸出電流。

輸出電流的計算公式：I?＝CCref/RS

恒電壓·恒電流的操作范圍

通過電壓調節旋鈕把電壓CV設定為10V，電流CC設定為10A。這時，CV與CC的工作領域的關系如下圖。

在無負載的時候A點輸出為10V。與負載連接，在負載值逐漸變小時，電流值會逐漸增加，動作點也會按照A→B→C的軌跡進行移動。進而，如果通過電流設定值(10A)限制成為恒電流區域(CC)，朝向D點。最終會變為短路，到達E點。

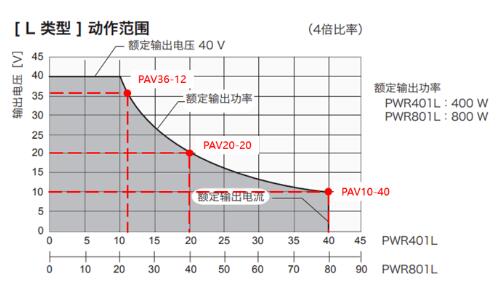

寬量程可變支流穩定電源的操作范圍

寬量程電源的操作范圍對比單量程電源的操作范圍，擁有在額定功率內數倍的電流擴大操作范圍(如下圖)。因此，傳統的單量程直流電源可以起到多個機型的作用。例如：PWR401L直接覆蓋了PAV36-12、PAV20-20、PAV10-40的3種機型。所以無須準備多種機型，也無須購買大容量的機型。
