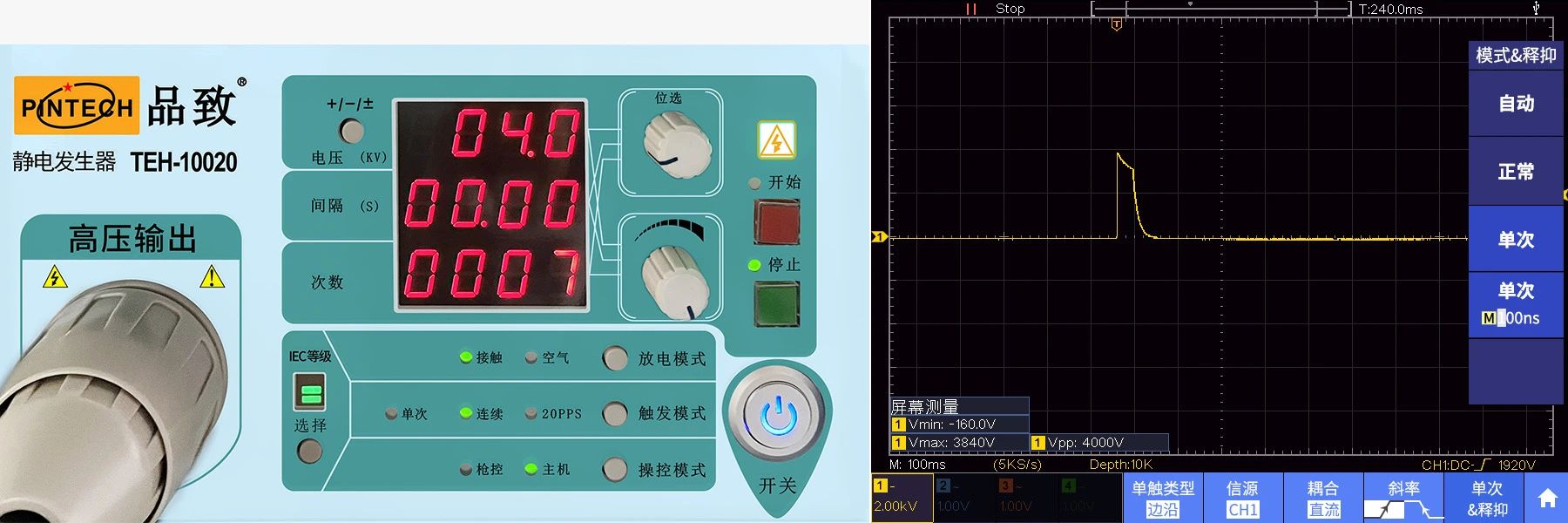

如上圖所示，靜電發生器設置為單次輸出，示波器在“Menu”觸發菜單里選擇單次掃描方式，也可在示波器右上角按單次“Single”按鈕。當靜電發生器輸出單次脈沖信號后，示波器能快速捕捉到該波形，并鎖存，此時右上角的運行/停止“Run/Stop”按鈕點亮。當要再次捕捉該信號時，需先按“Run/Stop”按鈕，解除鎖定。

那么在實際中該怎么選擇和使用呢？

在實際使用中，不同觸發模式的選擇要依據被觀測信號特性和要觀測的內容作出判斷。

一般情況下，在對信號的特點不是很了解的時候，應該選擇自動模式，這時不管是什么樣的信號示波器都會掃描，即使沒有波形，也會有掃描線。有掃描線后，可以通過調節示波器的垂直增益、垂直位置、時基速率等參數找到波形，然后通過選擇觸發源、觸發邊沿、觸發電平等參數來穩定波形。只要信號是周期性的，其頻率在適合相應示波器觀測的范圍內并且不太復雜的話，通過這樣的步驟一般能達到對信號的大體了解，然后根據需要可作進一步的觀測。

對于正常模式，當被觀測信號是一些比較簡單的周期性信號時，將觸發模式在自動與正常之間切換，屏幕波形并沒有什么變化。而當我們要觀測波形的細節，特別是對于比較復雜的信號時，正常模式就比較合適。

因?yàn)楫?dāng)觀測波形細節時，我們需將示波器的時基掃描速率調高，以便將波形展開。而當時基掃描速率調高后，就會使得被觀測信號的頻率相對于示波器掃描速率而言變低。在此情形下，如果選擇的是自動模式，則示波器會實際進行所有這些掃描，其結果是使這些掃描（它們不是由觸發產生）所對應的波形與觸發掃描所對應的波形一起顯示，造成顯示波形的混疊，因而不能清晰地顯示我們想看的波形。

而如果此時選擇的是正常模式，示波器只會進行那些因觸發而產生的掃描，因而只顯示我們想看到的與觸發相聯系的波形，從而使波形會比較清晰，這就是正常觸發模式的作用。

同樣如果此時選擇的是單次掃描，示波器也會像正常模式進行因觸發而產生的掃描，但只進行一次觸發掃描，后面的信號則不再進行掃描。因此，單次掃描適用于觀測非周期信號或者單次瞬變信號。
