示波器的觸發模式有自動模式（Auto）、正常模式（Norm）和單次模式（Single）三種。在測不同信號時，采用不同的觸發模式，才能準確測量到所需要的波形。下面以我司靜電發生器TEH-10030和示波器MDO 704為例來解讀示波器三種觸發模式。

靜電發生器輸出信號通過高壓衰減棒P6039A接入到示波器CH1通道，示波器選擇1000x的衰減比。

自動模式 Auto

在自動模式下，當沒有觸發信號時，示波器的掃描系統會根據設定的掃描速率自動進行掃描；而當有觸發信號發生時，掃描系統會盡量按信號的頻率進行掃描，所以在這種模式下不論觸發條件是否滿足，示波器都會產生掃描，都可以在屏幕上看到有變化的掃描線。

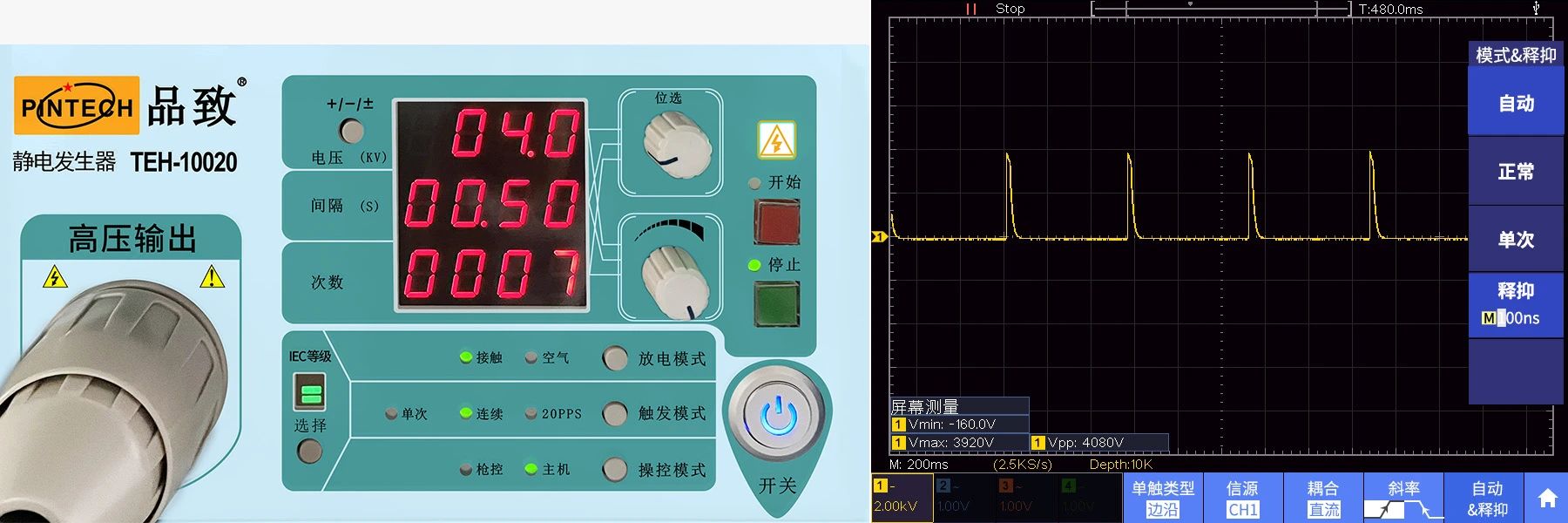

如上圖所示，設置靜電發生器為連續多次輸出，示波器MDO 704在“Menu”觸發菜單里選擇自動觸發方式。當接收到靜電發生器的輸出信號時，屏幕會連續滾動顯示掃描到的所有信號波形。如要鎖存信號波形，需手動按右上角運行/停止“Run/Stop”按鈕來暫停當前掃描到的信號波形。

正常模式 Norm

在正常模式下示波器只有當觸發條件滿足了才進行掃描，如果沒有觸發，就不進行掃描。因此在這種模式下如果沒有觸發的話，示波器屏幕上沒有掃描線。

如上圖所示，靜電發生器設置為連續多次輸出，示波器在“Menu”觸發菜單里選擇正常觸發方式。設置時間參數為20ms，觸發電壓為500V。當靜電發生器的第一個觸發信號到來時，示波器屏幕會顯示掃描到的信號波形，并停留，直到掃描到下個信號，如此直到接收最后一個信號為止。

單次模式 Single

單次模式與正常模式比較類似，也是只有當觸發條件滿足時才產生掃描。而不同之處在于，單次掃描一旦產生并完成后，示波器的掃描系統即進入一種休止狀態，即使后面再有滿足觸發條件的信號出現也不再進行掃描，也就是觸發一次只掃描一次，即單次，必須通過手工的方法將掃描系統重啟，才能產生下一次觸發。
