6 三相不平衡

單相負載分配不均

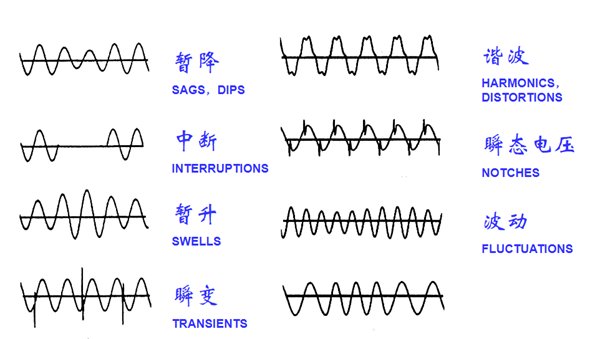

常見異常波形示例

三、電壓質量如何考核？

01 電壓偏差

“合格紅線”取決于應用場景，有具體的限值要求，是基于設備的安全運行、電網的穩定性以及歷史數據統計得出的平衡點，既能保證用戶設備不受損害，又能讓電網運行在經濟合理的范圍內。

根據GB/T 12325-2008《電能質量 供電電壓偏差》---適用于交流50Hz電力系統在正常運行條件下供電電壓的偏差限值表：

·35kV及以上供電電壓正負偏差絕對值之和不超過標稱電壓的10%

·20kV及以下三相供電電壓偏差為標稱電壓的±7%

·220V單相供電電壓偏差為標稱電壓的+7%，-10%

·特殊用戶按協議約定，±5%或更嚴格(±3%)

特殊行業要求更嚴苛：

·半導體/芯片工廠：電壓偏差需控制在±2%以內

·醫院醫療設備(如MRI)：波動不得超過±1%

電壓偏差計算方法？

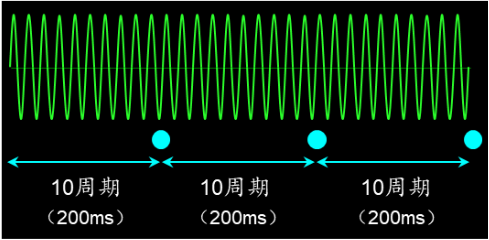

基本計算原則：10周期值。

以10周期值為基礎，計算3s、1min值、10min、2h值。

GB評估推薦時間間隔：1min值或10min值

02 電壓波動

GB/T 12326-2008《電能質量電壓波動和閃變》，請期待后期詳解

03 電壓諧波

依據GB/T 14549-93《電能質量公用電網諧波》，請期待后期詳解

04 電壓暫降/驟升/中斷

請期待后期詳解

05 瞬變電壓

請期待后期詳解

06 三相不平衡

請期待后期詳解

四、電壓質量差會帶來哪些危害？

01 對電網的“隱形傷害”

設備過載：電壓過高會導致變壓器、電纜絕緣老化加速，縮短壽命。

—案例：某城市夏季電壓長期偏高10%，一年內變壓器故障率增加30%。

線路損耗增加：電壓偏低時，相同功率下電流增大，電能浪費在導線上。

—數據：電壓降低5%，線路損耗增加約11%。

諧振風險：諧波電壓可能引發電網諧振，導致保護裝置誤動作，甚至大面積停電。

02 對用電設備的“致命打擊”

敏感設備宕機

—數據中心：電壓暫降超過10%可能觸發服務器電源保護，造成數據丟失。

—自動化工廠：電壓驟降超過10%可能觸發敏感設備(如PLC控制器)保護停機，造成生產線癱瘓。

—醫療設備：MRI設備對電壓波動容忍度僅±2%，超標可能導致掃描中斷。

電機、變壓器類設備絕緣老化加速，甚至燒毀

—電動機在電壓偏低時電流激增，線圈過熱(電壓下降10%，電流上升11%)甚至線圈熔斷。

電子元件壽命縮短
